スパークプラグの割り出しとは、スレッドがたまたま停止する場所にプラグを落とすのではなく、接地電極の開いた側が入ってくる混合気または燃焼室の中心に面するようにシリンダーヘッド内でプラグを回転させることを意味します。 このような慣行が存在するのは、標準の点火プラグが方向ではなく純粋にトルクによって取り付けられるためであり、そのため接地電極が火花を遮蔽したり、火炎の進行をそらしたり、燃焼を遅らせる位置に配置されたりする可能性があります。インデックス点火プラグは、ピストン、吸気バルブ、またはチャンバー形状に対する電極の回転位置を制御することによってこの問題を修正します。これは、レーシング エンジン、高圧縮ビルド、および燃焼効率の 1 ～ 2% の向上でも追求する価値のある用途で頻繁に使用されます。
このガイドでは、インデックススパークプラグがシリンダー内で実際にどのような変更を行うのか、そのために使用されるツールとワッシャーシステム、反復可能な段階的なプロセス、それが重要である理由の背後にあるデータ、チャンバー設計との相互作用、他のスパークプラグの変更との比較、労力を無駄にする間違いについて説明します。必要な部分がすでにわかっている場合は、以下の各セクションを単独で読むことができます。また、最後にある FAQ では、ビルダーがプラグのインデックス作成を初めて開始したときによく発生する質問について説明しています。
何 スパークプラグ インデックス作成が実際に変更される

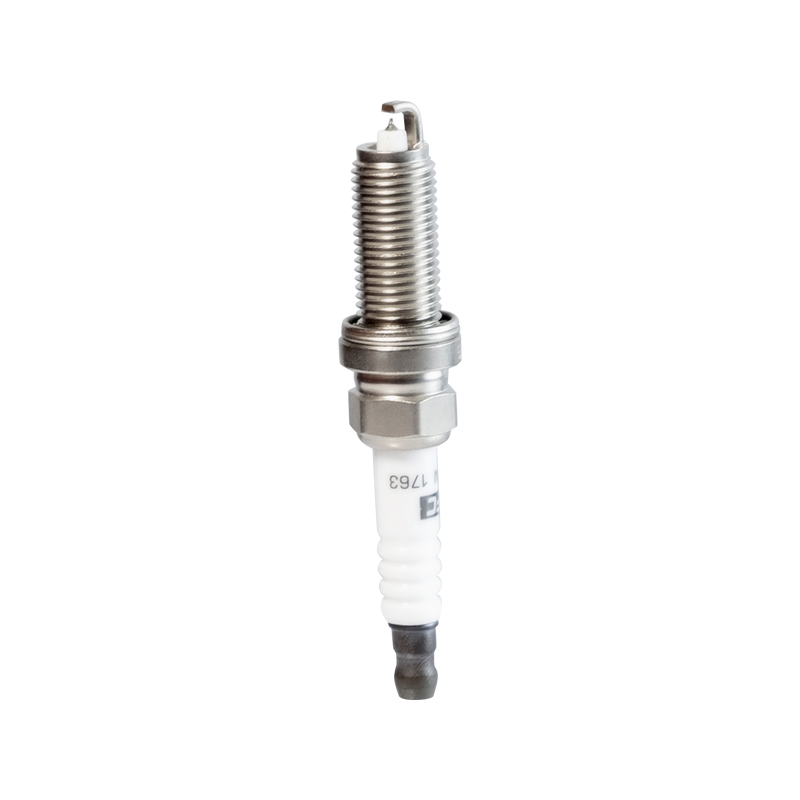

スパーク プラグの接地電極は、シェルに溶接された固体の金属片です。プラグをヘッドにねじ込んでトルクを下げると、電極はねじの回転が止まった角度で固定されます。標準的な取り付けでは、この角度はおよそ 60 度の範囲内でランダムになります。これは、ねじのかみ合い、ガスケットの潰れ、および製造公差によって最終的な静止位置がわずかに移動するためです。インデックススパークプラグは、電極が着地する場所を意図的に制御することで、そのランダム性を排除します。
チャンバー内では、接地電極は受動的な傍観者ではありません。これは、接近する火炎核からの火花ギャップの一部を物理的にブロックし、プラグ先端を通過する燃料混合物からの火花自体の一部を遮ることができます。電極の開いた側が混合物の流れまたはチャンバーの中心に面している場合、火炎核は障害が少なく形成され、より対称的に伝播します。反対側を向くと、電極がギャップを部分的に遮蔽し、そのシリンダーでの点火遅れがわずかに増加します。
エンジン製造業者によって実施され、SAE 技術文書を通じて報告された独立したダイナモテストでは、次のことが示されています。 インデックス付きスパークプラグは、シリンダー圧力のピークタイミングを測定可能なマージンで改善できます。 ランダムな向きのプラグと比較して、特にスキッシュ バンド、ドーム型ピストン、または電極の影の効果がより顕著になるオフセンターのスパーク プラグ位置を備えたエンジンでは顕著です。標準エンジンでは、シリンダーあたりのゲインは小さく、通常、ブレーキ比燃料消費量で数分の 1 馬力から数十分の 1 パーセントの範囲ですが、高 RPM が持続する 8 気筒エンジン全体では、ダイナモメーター シート上で顕著な違いになります。
スパーク プラグの先端は、火炎面が最も弱く、混乱の影響を最も受けやすいまさにその瞬間に、火炎面の経路に直接位置する小さな障害物として考えると役立ちます。火花が点火してから 1 ミリ秒の最初の部分では、火炎核は直径わずか数ミリメートルですが、自立するのに十分な熱エネルギーをまだ集めています。接地電極自体を含む近くの金属塊は、その穀粒からの熱を吸収し、その初期の成長を遅らせる可能性があります。これはクエンチングと呼ばれ、燃焼研究において十分に文書化された現象です。電極は依然としてチャンバー内に物理的に存在するため、割り出しによってクエンチが完全に排除されるわけではありませんが、チャンバーの外縁に効率的に到達するために火炎が移動する必要がある方向と比較して、クエンチ効果が最も強い場所が変化します。
実際の結果は、同じピストン、ヘッド、カムシャフト、点火タイミングに至るまで同一の仕様に基づいて構築された 2 つのエンジンが、わずかに異なるピークシリンダー圧力曲線を生成する可能性があるということです。これは単に、一方のエンジンの点火プラグがたまたま電極の向きを合わせて着地し、もう一方のエンジンがそうでなかったためです。スパークプラグのインデックスを作成すると、ランダムな結果が制御された再現可能な結果に変わります。
スパークプラグのインデックス作成の由来
20 世紀半ばの点火システム、燃料供給、燃焼室の設計には、最初に解決すべきシリンダー間の変動のはるかに大きな原因があったため、電極の向きは初期の自動車エンジニアが心配するものではありませんでした。プロのドラッグレースやサークルトラックプログラムのエンジンビルダーが点火システムや燃料システムの他のほぼすべての変数をすでに最適化してからは、インデックス付けは有意義な実践となりました。その時点で、電極の向きは、他の点では同一のシリンダー間で説明のつかない差異が残る数少ない原因の 1 つになりました。
1980 年代と 1990 年代にプロのレーシング チームが実行したエンジンのダイノ セルは、電極の位置と相関するシリンダー圧力の違いを記録し始め、そのデータにより点火プラグ メーカーは、特定のエンジン ファミリ向けに事前にギャップがあり、事前にインデックスが付けられたプラグ部品番号を提供し始めました。少数のプロのエンジンビルダーの間で厳重に守られていた技術として始まったこの技術は、ダイノ機器が小規模なレースショップやエンジン研究組織によって比較データを公開されるにつれて、徐々に文書化され、教えられるプロセスになりました。
今日、点火プラグのインデックス付けは、本格的な自然吸気および強制誘導エンジンの構築においては秘密のテクニックではなく、日常的な手順であると考えられており、特にこの目的のためにインデックス ワッシャー キットが複数の点火部品サプライヤーによって販売されています。
スパークプラグのインデックス作成がパフォーマンス構築に重要な理由
フレームカーネルの対称性
対称的で遮るもののない火炎核は、サイクルごとにより予測どおりに燃焼します。インデックス処理により、各燃焼イベントの展開のばらつきが減少し、シリンダー間の圧力変動が減少します。
爆発の感度の低下
電極がピストンドームまたはスキッシュエリアから離れた方向を向いている場合、電極シールドによって生じるホットスポットは、高ブーストまたは高圧縮下でプレイグニッションを引き起こす可能性が低くなります。
一貫したチューニングベースライン
エンジンチューナーは再現可能な燃焼挙動に依存しています。インデックス付きプラグは、シリンダー間のタイミング差から 1 つの変数を取り除くため、点火マップは全 RPM 範囲にわたってより良く保持されます。
負荷がかかった状態でのプラグ寿命の延長
きれいな空気の流れに向けられた電極は、チャンバーの低流量ポケットに埋め込まれた電極よりも低温で動作し、汚れが少ないため、持続的な高負荷用途での耐用年数が延長されます。
より有効なタイミングマージン
インデックス付きシリンダーはより予測どおりに動作するため、チューナーはバンク内の最もパフォーマンスの悪いシリンダーに対して安全マージンをあまり残さずに、理論上の最適値に近い点火タイミングを実行できます。
シリンダー間の相関性の向上
すべてのシリンダーが、それぞれのチャンバー形状に対して同じ電極の向きを共有すると、シリンダー全体の排気ガス温度と空燃比の測定値が調整中に解釈および比較しやすくなります。
チャンバー設計が理想的な方向をどのように変えるか
正しい電極の向きは、固定された普遍的な答えではありません。それは、点火プラグが吸気バルブ、排気バルブ、ピストンドーム、スキッシュバンドに対してどこに位置するかに大きく依存します。以下の表は、一般的なチャンバー ファミリに対してエンジン製造業者が使用する一般的な開始点をまとめたものです。ただし、最終的な向きは、使用する特定のヘッド鋳造品の連続テストで常に確認する必要があります。
| チャンバータイプ | プラグの位置 | 共通の開始方向 |
|---|---|---|
| ウェッジ、傾斜バルブ | 排気側へのオフセット | インテークバルブに面した電極 |
| 半球状 | 中心部に位置 | 電極は中心から離れてチャンバー壁に向かう |
| ペントルーフ、4 バルブ | 中心部に位置 between four valves | 電極をシリンダーボア軸と平行に配置 |
| 半球状、ハート型 | 中心からわずかにオフセット | 電極がスキッシュバンドの反対側を向いている |
| フラットトップ、サイドプラグ | ボアの片側へのオフセット | 電極をボアの中心に向ける |
スキッシュバンドの形状は爆発抵抗に直接影響するため、特に注意が必要です。強力なスキッシュバンドを備えたチャンバーでは、ピストンが上死点に近づくと、混合物がスキッシュエリアからプラグ位置に向かって急速に押し出されます。電極がその高速経路に直接配置されている場合、高速で均一な燃焼を促進するはずのスキッシュによって引き起こされる乱流が中断されます。電極をその直接経路の外に向けることにより、チャンバーが設計された意図した乱流パターンが維持されます。
スパークプラグのインデックス付けに使用される 4 つの方法
ネジのトルクとワッシャーの潰れが最終的にプラグの回転を停止させるため、電極の向きを制御する単一の普遍的な方法はありません。ビルダーは、必要な精度のレベルとプラグの種類に応じて、4 つのアプローチのいずれかを使用します。
インデックスワッシャーキット
インデックス ワッシャー キットには、わずかに異なる厚さに機械加工された銅またはスチールのクラッシュ ワッシャーのセットが含まれており、通常は 1000 分の 1 インチ単位で段階的に刻み付けられています。プラグの最終的な静止角度はワッシャーがどの程度圧縮されるかによって決まるため、異なる厚さのワッシャーに交換すると、ねじ山が回転を停止する正確な位置が変わります。製作者はプラグにトルクを与え、独自のインデックスツールまたはペイントマーカーラインを使用して電極の角度をチェックし、プラグを取り外し、1段階厚いまたは薄いワッシャーに交換し、電極がターゲットウィンドウ内に（通常は理想的な方向からプラスまたはマイナス5〜10度で）着地するまで繰り返します。ワッシャー セットは安価で、多くのビルドで再利用できるため、これはクラブレベルのレースや草の根レースで最も広く使用されている方法です。
メーカーのインデックス付きプラグ
いくつかの高性能点火メーカーは現在、シェル六角の基準線に対する正確な電極の向きを示すために工場でレーザーマーキングされたプラグを提供しています。一部のレーシング シリーズでは、試行錯誤によるワッシャー交換が完全に不要になるため、これらの部品番号を直接指定しています。製作者は、ワッシャを交換するのではなく、証印付きのトルクレンチを使用して、最終的なトルクを加える前に基準マークを既知の位置に合わせるだけです。この方法は、特に多気筒エンジンでは、穴ごとにワッシャー方法を繰り返す必要があるため、小さな価格割増と引き換えに大幅な時間の節約になります。
選択的なトルクと角度の組み合わせ
ワッシャーの交換が現実的でないエンジンでは、一部のビルダーはトルク対角度法を使用します。つまり、プラグを低い初期トルクで固定し、電極の角度をチェックしてから、プラグを少しずつ前方に回転させ、目標の方向とメーカーが指定したクランプ荷重の両方が同時に満たされるまで再度トルクをかけます。この方法では、適切なクランプ荷重を超えて回転しすぎるとガスケットが破損し、プラグの熱範囲性能が変化する可能性があるため、より注意が必要です。
インデックス付きインサートによるねじ山追跡
あまり一般的ではありませんが、非常に正確な方法には、特定の回転位置に合わせて固定されたストップが組み込まれた機械加工されたねじ山インサートを点火プラグの穴に取り付けることが含まれます。インサートを取り付けると、一致するねじピッチのすべてのプラグが、取り付けるたびに同じ反復可能な角度で装着されるため、プラグを交換するたびにインデックスを再作成する必要がなくなります。この方法はシリンダー ヘッドの機械加工を必要とし、一般に頻繁に再構築され、効果的に永続的にインデックスを作成する必要がある専用のレース エンジンに予約されています。
| 方法 | 精度レベル | 代表的な用途 |
|---|---|---|
| ワッシャーキット交換 | プラスマイナス5～10度 | ドラッグレース、サークルトラック、ダイナモチューニング |
| 工場出荷時にインデックス付きプラグ | プラスマイナス3度 | 公認レーシングシリーズ、OEMパフォーマンスプログラム |
| トルクと角度の組み合わせ | プラスマイナス10～15度 | ウォッシャーキットを使用しないショップレベルのエンジン構築 |
| インデックス付きねじインサート | プラスまたはマイナス 2 度、再現可能 | 頻繁に再構築されるレース専用エンジン |
必要な工具と機器
インデックス作成には大規模なツールのコレクションは必要ありませんが、再現可能で正確な結果を得るために各部分が特定の役割を果たします。
校正済みトルクレンチ
ワッシャーがどの程度圧縮されるか、またプラグの回転が最終的に停止する場所はトルクによって決まるため、インデックス作成の試行は、プラグを再取り付けるたびに同じトルク値に達するかどうかにかかっています。
段付きインデックスワッシャーセット
一貫した小さな増分で一定範囲の厚さをカバーするセットは、数十の個別のワッシャーを必要とせずに静止角度を微調整するのに十分な分解能を提供します。
角度参照ツールまたは分度器
シンプルな度ホイールまたは専用のスパーク プラグ インデックス ゲージを使用すると、製作者は電極の最終位置を目視で推定する代わりに正確に読み取ることができます。
ゴムインサート付きスパークプラグソケット
プラグの絶縁体をしっかりとグリップするソケットは、取り付け中の滑りを防ぎます。滑りによって最終的な静止角度が予期せず変化するため、これは重要です。
ペイントマーカーまたはレイアウト液
電極の位置とヘッド上の基準点をマークすると、何も分解せずにすべてのシリンダーの方向を簡単に確認して記録できます。
ログシートまたはスプレッドシート
ワッシャーの厚さ、トルク値、各シリンダー位置の最終角度を記録することにより、次回の再構築では最初から試行錯誤のプロセスを繰り返す必要がなくなります。
スパークプラグのインデックス作成の段階的なプロセス
- 破片によりワッシャーの取り付け方が変化するため、始動前にシリンダーヘッドの点火プラグのネジ山を清掃し、損傷がないか検査してください。
- エンジンのターゲット電極の向きを決定します。通常、チャンバーの設計とメーカーの推奨に応じて、チャンバーの吸気側または中心ボアに面します。
- ベースラインワッシャーを使用してプラグを取り付け、校正されたトルクレンチを使用してメーカー指定の値までトルクをかけます。
- インデックスツールまたは六角平坦部を基準にしたフェルトマーカーラインを使用して、電極の最終的な静止角度をマークします。
- 角度が目標から外れている場合は、プラグを取り外し、1 段階分厚いまたは薄いワッシャーに交換し、静止点を必要な方向に移動します。
- 再度トルクをかけて角度を再確認し、電極がそのエンジンの許容範囲内に収まるまでワッシャーの交換を繰り返します。
- 必要な修正は加工公差により穴ごとにわずかに異なる可能性があるため、各シリンダー位置に使用されるワッシャーの厚さを記録します。
- 次のシリンダーに移動して同じプロセスを繰り返し、ヘッドのすべての穴にわたってターゲットの向きを一定に保ちます。
- すべてのシリンダーにインデックスを付けたら、インテークマニホールドや視覚的なアクセスを妨げるコンポーネントを取り付ける前に、ビルド記録用に各プラグの最終的な方向を写真または図表に記録します。
- 最初の運転ではガスケットのつぶれがわずかに緩和される可能性があるため、エンジンのヒートサイクルが完了した後にトルクを再確認します。
- わずかなガスケットの緩みによって静止角度が数度ずれる可能性があるため、ヒートサイクル後のトルクチェックと同時に電極の向きを再チェックしてください。
電極をどちらの方向に向けるべきか
理想的な電極の向きについてはエンジン製造業者の間で真の意見の相違があり、正しい答えはチャンバーの形状に大きく依存するため、単一の規則を普遍的な法則ではなく出発点として扱ってください。
吸気バルブに面して: ウェッジおよび傾斜バルブ チャンバーによく見られるこの向きは、流入するチャージが排気側に向かって掃引する際にその直接経路から電極を遠ざけ、吸気行程中の流れの中断を軽減します。
チャンバーの中心に面して: 火炎が中央に配置されたプラグから外側に対称的に移動する必要がある半球型およびペントルーフ型のチャンバーで、電極が単一の流路から遠ざかるように配置される場合に好まれます。
排気バルブの反対側を向いた場合: 一部の高圧縮構造で電極をチャンバーの最も高温の領域から遠ざけるために使用され、電極自体がプレイグニッション源になる可能性を減らします。
スキッシュバンドの反対側を向いた場合: アグレッシブなスキッシュ設計を備えたチャンバーで使用されるため、圧縮ストロークの上部で混合物をプラグに向かって掃引する乱流を電極が妨げることがありません。
チャンバーの形状はエンジンファミリー間で大きく異なるため、多くのプロのエンジンビルダーは、純粋に理論に頼るのではなく、連続ダイノプルを通じて特定のヘッドキャスティングに最適な方向を決定し、その方向をそのヘッドを使用するすべてのビルドの標準として固定します。一部のショップでは、通常製造するすべてのヘッド鋳造品の内部リファレンス シートを管理し、複数のエンジン間で最も一貫したシリンダー圧力結果をもたらした方向を記録しています。これにより、同じ鋳造品を使用して将来製造する際の推測を排除できます。
何 the Data Shows
電極の向きに関する比較テストを発表したエンジン研究グループは、一般的に同じパターンを報告しています。つまり、点火プラグのインデックスによるゲインは、どの単一シリンダーでも小さいですが、方向は一貫しています。広く引用されている独立したエンジン研究所の比較では、インデックス付きプラグは 繰り返し引っ張る際の、より再現性の高いピークシリンダー圧力タイミング 同じヘッド内のランダムな向きのプラグよりも、すべてのシリンダーが同じ基準向きにインデックスされると、圧力上昇タイミングの標準偏差が著しく狭くなります。このテストでの自然吸気 V8 エンジンの絶対的な馬力の差は、一般的に 1% 未満と控えめでしたが、安定性の向上は十分に大きく、チューナーは爆発のリスクを高めることなく点火タイミングのマージンを狭めるために使用しました。
強制誘導および高圧縮のアプリケーションは、より大きな実用的な利点を示す傾向があります。これらのエンジンはすでに爆発閾値に近づいて動作しており、電極周囲の局所的なホットスポットが減少すると、調整中の他の場所で生産的に使用できる追加のタイミングマージンが得られるからです。特にターボ過給機の用途では、インデックスを一貫して適用すると、点火進角を全面的に 1 ～ 2 度追加できると報告しているエンジン製造業者もあります。これはまさに、最悪の場合のシリンダーが燃焼タイミングにおいて最良の場合のシリンダーよりもそれほど遅れていないためです。
シリンダー全体に広がる排気ガス温度も、一般的に追跡されるもう 1 つの指標です。プラグのインデックスを作成するビルダーは、インデックス作成後のバンク間の EGT スプレッドがより狭いと頻繁に報告しています。これは、燃焼タイミングがより均一であることと一致しています。これは、隣のシリンダーよりも遅く燃焼するシリンダーは、直接的な結果として排気ガス温度がかなり高くなる傾向があるためです。
トルクとクランプ荷重の考慮事項
インデックスワッシャー方式はワッシャーがどの程度潰れるかを正確に制御することに依存するため、向きが問題にならない標準的な取り付け方法よりもトルク精度が重要になります。トルク レンチがわずかなマージンでも校正から外れていると、電極がターゲット ウィンドウの外に移動してしまうほど最終静止角度が変化し、前回の試行による慎重なワッシャーの選択が台無しになる可能性があります。
| ねじサイズ | ガスケットシートトルク | テーパーシートトルク |
|---|---|---|
| 10ミリメートル | 9～12ポンドフィート | 6～8ポンドフィート |
| 12ミリメートル | 13 ～ 18 ポンドフィート | 10 ～ 12 ポンドフィート |
| 14ミリメートル | 18 ～ 22 ポンドフィート | 14 ～ 18 ポンドフィート |
| 18ミリメートル | 28 ～ 34 ポンドフィート | 22 ～ 26 ポンドフィート |
これらの範囲は一般的な参考値にすぎず、特定のプラグおよびシリンダー ヘッドのメーカーが公表しているトルク値が常に優先される必要があります。インデックス作成の重要なポイントは一貫性です。許容範囲内でどの値を選択しても、その値はすべてのシリンダーとすべての試行フィッティングに同じように適用される必要があります。これは、プロセスの途中でトルク値を変更すると、最終的な方向に影響を与える唯一の変数としてワッシャーの厚さを分離することが不可能になるためです。
スパークプラグのインデックス作成時によくある間違い
| 間違い | 結果 |
|---|---|
| アライメントを強制するための適切なトルクを超えた過剰回転 | ガスケットのつぶれ、熱範囲の挙動の変化、ねじ山損傷の可能性 |
| ワッシャーの厚みを追跡せずにシリンダー全体で不一致のワッシャーを使用する | クランプ荷重のばらつき、プラグ先端とピストンの隙間の不均一 |
| チャンバー設計の正しい向きを最初に確認せずにインデックスを作成する | 無駄な努力や、燃焼を促進するどころか害を及ぼす変化 |
| 最初のヒートサイクル後の再チェックをスキップする | ガスケットの緩和により、電極がターゲット ウィンドウからわずかに外れる可能性があります |
| 試行錯誤しながら潰れた銅ワッシャーを再利用 | 予測できない着座角度とプラグシートのシール性の低下 |
| 試行間で校正されていない、または一貫性のないトルク レンチを使用する | 適切なワッシャーを使用した場合でも、最終静止角度は予想外に変化します |
| 個々の穴ごとにどのワッシャーの厚さが機能したかを記録していない | 試行錯誤のプロセス全体は、次の再構築時に繰り返す必要があります。 |
| チャンバーのタイプに関係なく、すべてのエンジンに同じターゲット方向を適用する | 1 つのチャンバー設計に対して最適化された向きは、別のチャンバー設計では役に立たない、または悪影響を与える可能性があります。 |
インデックスと他のスパークプラグ調整との比較
インデックスは、メーカーがスパーク プラグの性能を調整するいくつかの方法の 1 つであり、燃焼プロセスのさまざまな部分に全体的に対処する他の調整と混同されることがよくあります。
| 調整 | 何 It Controls | 主なメリット |
|---|---|---|
| インデックス作成 | 接地電極の回転方向 | より対称的で再現性の高い火炎核形成 |
| ギャップ | 中心電極と接地電極間の距離 | 火花エネルギーと必要な点火電圧を制御 |
| 熱範囲の選択 | プラグ先端からヘッドへの熱の放出速度 | 負荷レベルに応じて過早点火や汚れを防止 |
| 投影されたチップの選択 | 電極がチャンバー内にどれだけ伸びているか | スパークを混合気の中心に近づけます |
| 電極材料の選択 | 長期にわたる耐久性とスパークの安定性 | 長寿命化とより安定した火花電圧 |
これらの調整はいずれも他の調整に代わるものではありません。適切に構築されたパフォーマンス エンジンは、基本的な信頼性と始動動作に影響を与えるため、熱範囲とギャップに最初に対処し、他の基本がすでに正しい場合は、その上にレイヤーのインデックスを作成するのが一般的です。
スパークプラグのインデックス作成に努力の価値がある場合
インデックス作成は、すべてのエンジンに必要なものではありません。これは、わずかな燃焼改善のコストが競争のレベルやアプリケーションの感度によって正当化される場合に最も価値があります。
- ラップタイムまたは経過時間が 100 分の 1 秒単位で決まる、公認のドラッグ レースおよびサークル トラック クラス。
- 爆発限界近くで動作する、ターボチャージャーおよびスーパーチャージャーを備えたストリートおよびレース用エンジン。
- ポンプまたはレース燃料で最大出力を得るために構築された高圧縮自然吸気エンジン。
- Dyno の開発作業では、シリンダー間の一貫性が点火マップをどの程度厳密に調整できるかに直接影響します。
- 電極汚れの減少によりプラグ交換の間隔が延びる耐久レースや長時間レース。
- 船舶および航空のピストン エンジンでは、シリンダー間の一貫性が振動と持続的な高出力での長期信頼性に直接影響します。
- エンジンの研究開発プログラムでは、チャンバーの設計を比較し、電極の向きを制御することでテスト結果から交絡変数を除去します。
毎日エンジンを駆動してストック圧縮と穏やかなチューニングを実行する場合、通常、インデックス作成との実際的な違いは気付かないほど小さいため、ワッシャーの交換に費やす時間を他のことに費やした方が良いでしょう。インデックス作成は、測定可能なすべてのパーセンテージ ポイントが重要となるビルドでその役割を果たし、余分な組み立て時間の利益は、エンジンがすでに限界に達しているパフォーマンスの限界にどれだけ近いかに直接比例します。
スパークプラグのインデックス作成に関するよくある誤解
誤解: インデックス作成はどのエンジンでも同じように機能します
現実: 正しい方向はチャンバーの形状、バルブのレイアウト、プラグの位置によって異なります。そのため、あるヘッドのキャスティングに役立つ方向が、別のチャンバー設計では中立か、わずかに否定的な場合もあります。
誤解: インデックス作成だけで爆発の問題は解決される
現実: インデックス作成により、局所的なホットスポットをわずかに減らすことができますが、デトネーションがすでに発生している場合、正しい燃料オクタン価、点火タイミング、および冷却システムのパフォーマンスに代わるものではありません。
誤解: トルクが正しい限り、ワッシャーの厚さは問題ありません
現実: 回転位置ではなく、トルクのみがクランプ負荷を決定します。厚さの異なる 2 つのワッシャーは、プラグを非常に異なる角度で停止しながら、両方とも正しいトルクに達することができます。
誤解: 一度インデックスを作成すると、プラグを再度チェックする必要はありません
現実: 定期的なギャップチェックなど、プラグを取り外して再取り付けするたびに、ワッシャーまたはシートが最終位置を設定するため、インデックスプロセスを繰り返す必要があります。
よくある質問
スパークプラグのインデックス付けは保証の対象外になりますか?
ワッシャーの交換によるプラグの取り外しと再取り付けは日常的なメンテナンス スタイルの作業であり、通常、それ自体はエンジンの機械的保証に影響しませんが、ガスケットやネジの損傷を避けるために、ビルダーは特定のプラグとヘッドの組み合わせのトルク仕様に従う必要があります。
どのような点火プラグでもインデックス作成は可能ですか?
ほとんどのテーパー シートおよびガスケット シート プラグは、ワッシャー交換方法を使用してインデックスを作成できますが、クラッシュ ワッシャーを使用せずに金属間のシールに依存するテーパー シート プラグは、ワッシャーの厚さを調整する必要がないため、正確にインデックスするのが困難です。一般に、ガスケット シート プラグは、インデックス作成プロジェクトの場合、より簡単で一般的な選択肢です。
インデックス作成によりどのくらいの馬力が追加されますか?
ほとんどの自然吸気エンジンでは、インデックスのみで測定できるゲインは小さく、多くの場合 1% 未満です。大きな利点は、劇的なピーク出力の増加ではなく、シリンダー間の燃焼がより安定することです。強制誘導および高圧縮エンジンは、一貫性の向上により、より積極的でありながら安全な点火タイミングが可能になるため、より有意義な実用的な利点が見られる傾向があります。
インデックス作成は点火プラグのギャップを空けることと同じですか?
いいえ。ギャップは中心電極と接地電極の間の距離を設定し、火花エネルギーと電圧要件を制御します。インデックス付けは、チャンバーに対する接地電極の回転方向を制御します。 2 つは個別の調整であり、両方を同じプラグで実行できます。
インデックス作成はどれくらいの頻度でやり直す必要がありますか?
インデックスは取り付け時に設定され、プラグがワッシャーまたはシートに装着されると電極の方向が固定されるため、プラグを取り外して再取り付けしない限り、インデックスを繰り返す必要はありません。検査や交換のためにプラグが抜かれるたびに、その用途で方向が重要な場合は、インデックス作成プロセスを繰り返す必要があります。
何 tools are needed to index a spark plug at home?
家庭用ガレージ設定でプラグのインデックスを作成するには、校正されたトルク レンチ、スパーク プラグ ソケット、さまざまな厚さの段付きインデックス ワッシャーまたはクラッシュ ワッシャーのセット、および専用のインデックス ツールまたは六角平面にマークされた単純な角度基準のいずれかがあれば十分です。
インデックスは、改造されていない純正エンジンでは重要ですか?
マイルドにチューニングされた純正エンジンの目に見えるメリットは、一般的に十分小さいため、ほとんどのオーナーは日常の運転では違いに気付かないでしょう。そのため、インデックスは主に、組み立て時間の増加が明らかな利益を生むレースや高出力アプリケーションで使用されます。
エンジンを車両に搭載したままインデックス作成を行うことはできますか?
はい、主要コンポーネントを取り外さずに点火プラグにアクセスできる限り、シャーシ内のエンジンを使用したままインデックス作成を実行できますが、試用フィッティングを繰り返すため、標準のプラグ交換よりもシリンダーごとに時間がかかります。
インデックスは点火プラグの熱範囲に影響しますか?
インデックス自体はプラグの熱範囲の定格を変更しませんが、メーカーの元の設計よりも大幅に厚いまたは薄いワッシャーを使用すると、プラグの先端がヘッドからどのくらい離れているかがわずかに変化する可能性があり、プラグの熱の放散にわずかな二次的な影響を与える可能性があります。
認可されたレーシングクラスではインデックス作成は合法ですか?
スパークプラグのインデックス付けは、プラグ自体は変更せず、取り付け方向のみを変更するため、ほとんどの公認レーシングクラスで許可されている組み立て方法です。ただし、機器のルールは公認団体によって異なるため、製作者は常に自分のクラスの特定のルールブックを確認する必要があります。
