スパークプラグの状態ガイド: 読み方、診断、修理方法

スパークプラグ 条件: 直接の答えが先

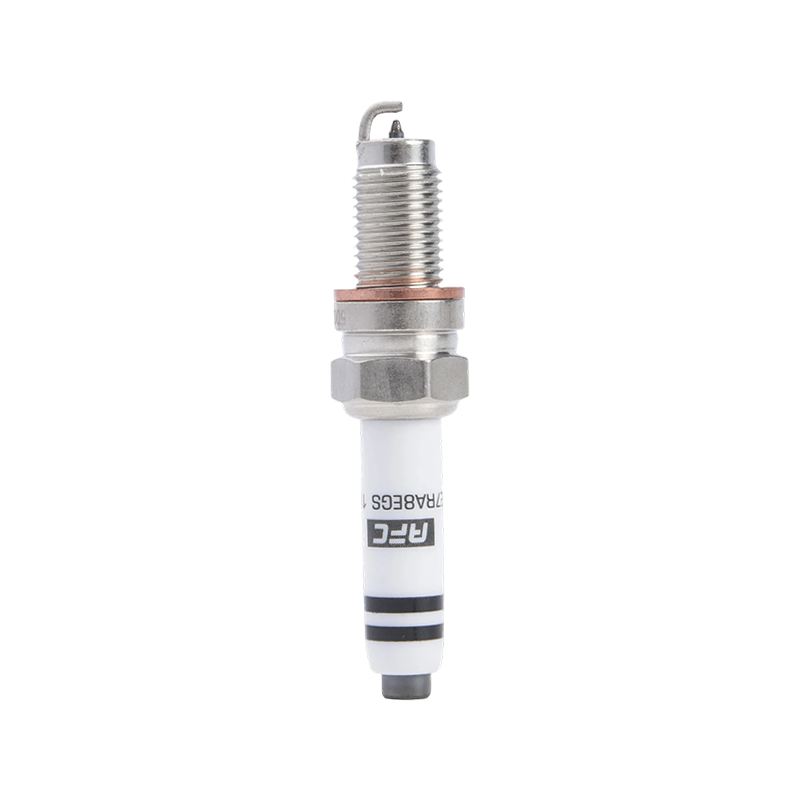

健全なスパーク プラグの状態では、絶縁体の先端に明るい黄褐色または灰褐色の堆積物、過度の浸食のないきれいな電極、およびエンジン メーカーの仕様に一致するギャップが見られます。 0.028 および 0.060 インチ (0.7 ～ 1.5 mm) 点火タイプにより異なります。スパーク プラグの状態に黒いすすの堆積、濡れた油っぽいコーティング、白い膨れ、または工場の許容範囲を超えたギャップの拡大が見られる場合、プラグは特定の根本的な問題を示しており、点火コイル、触媒コンバーター、または燃費に損傷を与える前に対処する必要があります。

このガイドでは、点火プラグの状態を視覚的および機械的に示すすべての指標を分析し、各症状がエンジンの健康状態にとって何を意味するのかを説明し、ガソリン、小型エンジン、オートバイ、海洋用途に同様に適用される具体的な交換間隔、ギャップ許容値、および診断手順を示します。

スパークプラグの状態が人々が考えている以上に重要である理由

スパークプラグは、電気エネルギーが燃焼エネルギーになるまさにその場所に位置します。すべての点火イベントは、巡航速度で 1 時間あたり数万回、正確なギャップを介して正確なタイミングで一貫したスパークを供給するスパーク プラグに依存します。プラグ先端は燃焼室の温度に直接さらされるため、 1,500°F および 4,500°F 単一の燃焼サイクル内で、その表面はシリンダー内で何が起こっているかを物理的に記録します。整備士は 1 世紀以上にわたってスパーク プラグの状態の読み取りに依存してきました。これは、スパーク プラグが燃焼品質、燃料混合物、オイル制御、点火タイミングを一度に視覚的に物理的に読み取ることができる数少ないコンポーネントの 1 つであるためです。

スパークプラグの状態を無視すると、アイドル状態が不安定になるだけではありません。磨耗または汚れたプラグを長期間使用すると、拡大したギャップを飛び越えようと点火コイルがさらに激しく働くことになり、コイルの故障が加速し、未燃炭化水素の出力が上昇し、触媒コンバータが過熱して破壊する可能性があり、燃料消費量が増加します。 4～6パーセント 米国エネルギー省の車両技術局が発表した車両整備調査によると、ひどく摩耗したプラグで走行している車両で発生する可能性があります。

色とデポジットの種類によるスパークプラグの状態の読み取り

スパークプラグの状態を評価する最も簡単な方法は、プラグを引き抜き、明るい光の下で点火チップを検査することです。堆積の色とテクスチャは、ほぼ毎回特定の原因を示します。以下の表は、技術者が探す最も一般的な条件をまとめたものです。

スパークプラグの状態を一貫して読み取るには、単一シリンダーではなくすべてのプラグを同時に抜く必要があります。これは、シリンダー間の不一致は、エンジン全体の問題ではなく、インジェクター、バルブ、またはコイルなどのシリンダー固有の問題を示していることが多いためです。

運転中に点火プラグの状態が低下する症状

スパークプラグの状態が静かに故障することはほとんどありません。ドライバーは通常、プラグが完全に故障するかなり前に、次のような一連の症状に気づきます。

1. アイドリングの荒れや不均一、特に信号停止時やニュートラル時に目立ちます
2. 加速中、特に荷重または牽引下での躊躇またはフラットスポット
3. 数週間にわたって燃費が著しく低下する
4. 寒さや湿気の多い天候でエンジンが始動しにくい
5. P0300 ～ P0308 などの失火コードを示すチェックエンジンライトの点灯
6. 減速時に排気からのポップ音またはバックファイア音が聞こえる
7. 高速道路の巡航速度でエンジンのサージングまたは振動が顕著になる

単一の症状には他の原因がある可能性がありますが、2 つ以上の症状が同時に現れる場合は、次回の定期点検間隔の前に点火プラグの状態を確認する必要があることを示す強力な指標です。

スパークプラグの材質とそれが摩耗率に与える影響

すべてのスパーク プラグが同じ速度で劣化するわけではありません。電極の材質は、交換が必要になるまで良好なスパーク プラグの状態をどの程度の期間維持できるかに関する最大の要素です。

イリジウムプラグとプラチナプラグは、金属の融点が大幅に高く、火花浸食に対する耐性が優れているため、銅よりもはるかに優れた電極浸食耐性を備えています。そのため、ギャップはよりゆっくりと広がり、スパークプラグの状態ははるかに長い期間にわたって安定した状態を保ちます。

ステップバイステップ: スパークプラグの状態を自分で検査する方法

基本的なスパーク プラグの状態検査は、ほとんどのエンジンで 30 分以内に完了し、必要なのはソケット セット、ギャップ ゲージ、および懐中電灯だけです。

検査手順

1. ホットプラグの取り外しによる火傷やネジ山損傷を防ぐため、エンジンを完全に冷ましてください。
2. プラグを元のシリンダーに戻すことができるように、取り外す前に各点火コイルまたはワイヤーにラベルを付けます。
3. ゴムインサート付きのスパークプラグソケットを使用して、シリンダー内に破片を落とさずに各プラグを取り外します
4. 並べて比較できるように、シリンダーの順序でプラグを写真に撮るかレイアウトします。
5. 析出色、電極形状、ギャップを上記参考表と比較してください。
6. ワイヤーまたは隙間ゲージでギャップを測定し、メーカーの仕様と比較します。
7. 再取り付けまたは交換する前に、ネジ山とワッシャーシートに腐食や損傷がないか確認してください。
8. 新しいプラグまたは再取り付けしたプラグは指定された値まで締め付けてください。締めすぎると絶縁体に亀裂が入る可能性があり、締め付けが不十分だと熱伝導が悪くなる可能性があります。

点火プラグの状態におけるシリンダーごとの違いは、全体的な状態そのものよりも診断に役立つことがよくあります。これは、通常、きれいなプラグに対して 1 つのプラグが汚れたり、腐食したりしている場合は、そのシリンダーに特有の故障を示しているためです。

用途別の交換時期

一部の劣化は徐々に進行し、直接比較しないと見落としやすいため、スパーク プラグの状態は問題が発生する前でも定期的にチェックする必要があります。メーカー推奨の間隔は用途やプラグの材質によって大きく異なります。

ターボ過給エンジンと直噴エンジンは、より高温の燃焼サイクルを実行し、ブーストとシリンダー圧力が持続すると点火プラグの状態がより早く低下する傾向があるため、通常、自然吸気エンジンよりも短い検査間隔が必要になります。

スパークプラグの状態が混合燃料とエンジンチューニングにどのように関係するか

スパーク プラグの状態は、専用の広帯域センサーを使用せずに空燃比を評価するための最も信頼性の高い低コスト ツールの 1 つです。適切に調整されたエンジンは、おおよそ次の化学量論比に近い状態で動作します。 14.7対1の空対燃料 ガソリンの場合、通常の点火プラグの状態に関連して、明るい黄褐色の堆積物が生成されます。いずれかの方向に大きく逸脱すると、予想どおりに外観が変化します。

リッチミクスチャーインジケーター

混合気が濃いと余分な未燃燃料が残り、それが絶縁体の先端で炭化し、乾いた黒いすすが生成されます。スパークプラグのリッチラン状態は、空気流量を制限するエアフィルターの詰まり、燃料インジェクターの漏れ、不正確な信号を送信する酸素センサーの故障、または誤って低い質量空気流量センサーの測定値によって一般的に発生します。

リーンミクスチャーインジケーター

希薄な混合気は意図したよりも高温で燃焼し、これが絶縁体の先端に白または白亜のような水ぶくれが現れる場所です。リーンランニング スパーク プラグの状態は、多くの場合、真空漏れ、用途に対して過小な燃料インジェクター、弱いポンプからの燃料圧力の低さ、またはエンジンの圧縮比に対する不適切なプラグ熱範囲に起因します。

長期スパークプラグ状態における熱範囲とその役割

熱範囲は、点火プラグが燃焼熱を点火先端からシリンダー ヘッドに伝達する速度を表します。特定のエンジンに対してプラグの熱範囲が間違っていると、燃料および点火システムの他のすべてが正しく調整されている場合でも、スパーク プラグの状態が悪くなります。

• プラグが熱すぎる 熱を保持し、過早発火を引き起こす可能性があり、溶けた電極や灰で覆われた電極として現れます。
• プラグが冷たすぎる 熱の放出が速すぎて通常の堆積物を焼き切ることができず、正しく調整されたエンジン上でも持続的な黒い汚れとして現れます。
• 正しい熱範囲 点火先端部で約 900°F ～ 1,700°F の間で自己洗浄し、サービス間隔全体にわたって点火プラグの状態を安定に保ちます。

メーカーはすべてのエンジンと用途に対して特定の熱範囲コードを発行しており、それから逸脱することは、たとえ高品質のプラグを使用していても、独立した修理工場によって報告される慢性的なスパーク プラグの状態不良の最も一般的な原因の 1 つです。

小型エンジンおよび屋外動力機器の点火プラグの状態

草刈り機、発電機、チェーンソー、トリマーで使用される小型エンジンは、主に 2 ストローク オイルの混合、季節ごとの保管、使用頻度の低さなどにより、自動車エンジンとは異なる点火プラグの状態の課題に直面しています。

オイル混合の 2 ストローク燃料は通常、通常の動作下でも電極に油状の残留物を残します。そのため、2 ストローク エンジンの許容可能なスパーク プラグ状態のベースラインは、同等の 4 ストローク プラグよりも著しく暗く見えます。冬の間タンクに燃料を入れたままの機器は、古くなったガソリンの分解により電極にゴムやワニスの堆積物が形成される傾向があります。そのため、年初の季節の点火プラグ状態検査では、シーズン中間の検査では見逃される問題が発見されます。

小型エンジンの簡単な現場テストは、プラグを引き抜き、ワイヤーブラシで掃除し、機器のマニュアルと照合して隙間を確認し、電極が丸まっていないことを確認することです。燃料やキャブレターが正常であっても、小型エンジンのプラグの電極が丸くなっていると、ハードコールドスタートが発生する一般的な原因となるためです。

スパークプラグの状態を早期に損傷するよくある間違い

スパークプラグの状態がより大きな機械的問題を示している場合

一部の点火プラグ状態インジケーターは、エンジン内の他の場所の機械的故障の下流症状であるため、プラグを交換するだけでは解決できません。

• すべてのシリンダーにわたる一貫した油汚れは、多くの場合、単一の不良プラグではなく、磨耗したピストン リングまたはバルブ ステム シールによってオイルが燃焼室を通過していることを示しています。
• 溶けた電極や堆積物に埋め込まれた金属の斑点は、通常、内部コンポーネントに損傷を与えるほど深刻な爆発を示しており、直ちに機械的検査を行う必要があります。
• 1 つのシリンダーが常に汚れているのに、残りのシリンダーはきれいなままである場合、多くの場合、その特定のシリンダーの燃料漏れまたは弱いコイルが原因です。
• プラグのネジ山にクーラントの残留物や甘い匂いがある場合は、ヘッドガスケットに漏れがあり、クーラントがシリンダー内に侵入している可能性があります。

スパーク プラグの状態を純粋に交換して忘れる作業として扱うと、これらの上流の信号が見逃されます。そのため、経験豊富な技術者は、古いプラグをすぐに廃棄するのではなく、新しいプラグを取り付ける前に古いプラグの状態を文書化します。

ねじサイズ別のトルク仕様

正しいトルクは、長期にわたるスパーク プラグの状態において最も見落とされがちな要素の 1 つです。プラグの取り付けが緩すぎるとシリンダーヘッドと適切に接触しないため、点火先端部から熱が十分に早く逃げることができず、電極の摩耗が加速し、希薄な混合気と同様の白い膨れが発生しやすくなります。プラグがきつく取り付けられすぎると、シーリングワッシャーが設計限界を超えて圧縮または押しつぶされ、さらにはセラミック絶縁体に微小亀裂が生じる可能性があります。この欠陥は、定期検査中に常に目に見えるわけではありませんが、後で断続的な失火として判明します。

トルク レンチが利用できない場合、一般的な現場ルールは、ワッシャーがシートに接触するまでプラグを手で締めてから、ガスケット シート プラグの場合はさらに 4 分の 1 回転、テーパー シート プラグの場合は 16 分の 1 回転することです。ただし、これは測定されたトルクの代わりではなく、代替手段としてのみ扱う必要があります。

スパークプラグの部品番号を解読する

すべてのスパーク プラグには、ネジの直径、リーチ、熱範囲、電極構成をコンパクトな英数字の文字列でエンコードしたメーカー部品番号が付いています。このコードを理解すると、誤った代替品がリストされる可能性がある相互参照表のみに依存するのではなく、交換用プラグが特定のエンジンの元の点火プラグの状態ベースラインと一致していることを確認することがはるかに簡単になります。

• 通常、先頭の文字はねじの直径と六角サイズを示します。
• 熱範囲の数値コードが続きます。通常、ほとんどのメーカーのシステムでは、数値が大きいほど、より低温で動作するプラグを意味しますが、一部のブランドではこの規則が逆になっています。
• シートタイプの文字により、ガスケットシートとテーパーシートデザインが区別されます。
• 末尾の接尾辞は、多くの場合、リーチの長さと、プラチナやイリジウムチップなどの電極の材質を示します。

熱範囲の番号付けはブランド間で標準化されていないため、メーカー間の相互参照は、数値が同等であると仮定するのではなく、常に公式の相互参照ツールを使用して行う必要があります。これは、ここでの不一致が、所有者が燃料または点火の問題と間違える慢性的なスパーク プラグの状態不良の隠れた原因となることがよくあるためです。

目視チェックを超えた診断ツール

目視検査は技術者が必要とするほとんどのことをカバーしますが、定期的な交換後に症状が続く場合は、いくつかの追加ツールを使用して点火プラグの状態をより完全に把握できます。

点火オシロスコープ

スコープ パターンは、各シリンダーの点火電圧、点火線の持続時間、およびコイルの振動を 1 つの画面に表示します。スパーク プラグの摩耗状態によるギャップの拡大は、点火線が高くなって現れます。これは、スパーク ラインが燃焼段階に落ち着く前に、より大きなギャップを埋めるためにより多くの電圧が必要となるためです。 1 つのスコープ トレースですべてのシリンダーを比較すると、ドライバーが失火に気づく前でも、外れ値のプラグまたはコイルを簡単に見つけることができます。

ボアスコープ検査

小型カメラを点火プラグの穴に通すと、シリンダーヘッドを取り外さずにピストンクラウンとバルブエリアを直接見ることができます。これは、より侵襲的な分解作業が予定されている前に、ボアスコープでピストンクラウンに孔食がないか、燃焼室に異物が侵入していないかを確認できるため、スパークプラグの状態が爆発による損傷を示している場合に特に役立ちます。

圧縮およびリークダウン試験

スパーク プラグの穴は圧縮ゲージのアクセス ポイントでもあるため、スパーク プラグの状態がオイル侵入の可能性を示している場合には、圧縮またはリークダウン テストが次のステップとして当然行われます。隣のシリンダーに比べて圧縮率が著しく低く、そのシリンダーのプラグに油汚れが付着しているシリンダーは、燃料供給の問題ではなく、リングの摩耗またはバルブのシールの問題を強く示しています。

スパークプラグの状態に対する気候と季節の影響

運転習慣が同じでも、周囲の温度と湿度によってスパーク プラグの劣化の度合いは変化します。寒冷気候では、吸気の密度が高く、燃料混合物に確実に点火するためにより強力な火花が必要となるため、点火システムに余分な要求がかかります。これにより、冬の間、マージンプラグのギャップ摩耗が加速する可能性があります。寒い天候での短い走行では、結露や軽い堆積物を焼き切るのに十分な時間エンジンが完全な動作温度に達しない可能性があるため、問題はさらに悪化します。その結果、同じ車両がより長く暖かい走行で見られるよりもスパークプラグの状態が煤けてしまいます。

暑い、高地、または砂漠の状況では、逆のリスクが生じます。エンジン管理システムが補償しない限り、空気が薄くなると実効空燃比が変化し、フード下の温度が高い状態が続くと、限界熱範囲の選択がスペクトルの希薄で過熱された端の方に押しやられ、予想よりも早く白亜のような白い堆積物として現れる可能性があります。

牽引、除雪、またはその他の持続的な高負荷作業に使用される車両は、負荷に関連した熱と爆発応力が走行距離だけで示唆されるよりも速く蓄積するため、標準間隔よりも頻繁に点火プラグの状態をチェックする必要があります。

高性能およびレース用途におけるスパーク プラグの状態

強制誘導、高圧縮、積極的なチューニングはすべて、点火プラグの状態を見直す間隔を短縮します。レーシングエンジンや大幅に改造されたストリートエンジンは一般に、特にブーストや圧縮の増加によって生じる高い燃焼温度を管理するために、工場推奨よりも低い熱域で動作します。トラックセッション後にプラグを抜いた場合と、毎日の通勤後にプラグを抜いた場合では、まったく異なる状況がわかります。

• サーキット走行用エンジンは通常、走行距離ではなくイベントごと、またはサーキット走行時間の数時間ごとに検査されます。
• 高ブースト用途では、シリンダー圧力が高くても火花エネルギー要件を管理しやすくするために、より狭いギャップ (多くの場合 0.020 ～ 0.028 インチ) が一般的です。
• 細いワイヤーのイリジウムまたはプラチナ電極は、急冷表面が減少することで火炎核の成長が改善されるため、レースでは好まれていますが、細い中心ワイヤーは標準の電極よりも損傷しやすいため、より慎重な取り扱いが必要です。
• セッション後にアルミニウムの斑点や溶けた堆積物の兆候が見られた場合は、日常的な摩耗ではなく、爆発の即時警告として扱う必要があります。

パフォーマンスチューニングは、通常の点火プラグの状態がどのようなものであるかについて許容できるベースラインを変更するため、プラグを純正の参考チャートと比較することは、改造されたエンジンの場合には誤解を招く可能性があり、特定の組み合わせに精通したチューナーと協力することは、一般的なガイドよりも信頼性が高くなります。

スパークプラグの状態と点火コイルの相互作用

スパーク プラグとイグニッション コイルは連動したシステムとして摩耗するため、一方を評価せずに他方を評価すると、全体像の半分を見逃してしまいます。スパークプラグの状態が悪化してギャップが広がると、コイルは信頼性の高いスパークを維持するためにより高い二次電圧を生成する必要があり、コイルは健全なプラグが必要とする電圧マージンを超える限られた電圧マージンでのみ設計されています。磨耗したプラグを長期間使用することは、コイルの早期故障の最も一般的な予防可能な原因の 1 つであり、特に各シリンダーがプラグの真上に専用のコイルを設置し、同じボンネット下の熱サイクルにさらされるコイル オン プラグ システムの場合に顕著です。

コイルに欠陥があると、プラグの外観が実際の走行距離よりも悪く見える可能性があります。電圧が一貫していない、または電圧が低下しているコイルは、ほぼ新品のプラグが取り付けられている場合でも不完全燃焼を引き起こす可能性があり、濃い燃料混合物と同じように見えるすす状の堆積物が生成されます。このため、技術者は通常、新しい点火プラグだけで持続的な失火が解決すると仮定するのではなく、診断ステップとして疑わしいコイルを既知の正常なシリンダーに交換します。

スパーク プラグの交換とコイル ブーツ、スプリング、コネクタ ピンの検査を 1 つのサービスとして行うと、コイル ブーツの腐食やスプリングの接点の弱さによって、単なる磨耗したプラグと間違われやすい症状が発生する可能性があるため、復活修理の可能性が低くなります。

スパークプラグ状態用語集

スパークプラグの状態に関するよくある質問

スパークプラグの状態はどれくらいの頻度でチェックする必要がありますか?

ほとんどの乗用車では、プラグの材質に応じて 10,000 ～ 30,000 マイルごとの目視検査が有効ですが、イリジウムプラグとプラチナプラグは摩耗速度が遅いため、安全に検査間隔を長くすることができます。

汚れた点火プラグを交換する代わりに掃除することはできますか?

軽く乾いたすすはワイヤー ブラシで掃除して一時的に再利用できることが多いですが、油汚れ、水ぶくれ、電極の腐食などは洗浄によって確実に修正することができないため、プラグを交換する必要があります。

通常のスパークプラグはどのようなものですか?

通常のプラグでは、絶縁体の先端に明るい黄褐色から灰褐色の堆積物が見られ、電極の磨耗は最小限で、ギャップはメーカーの指定範囲内にあります。

点火プラグの状態は燃費に影響しますか？

はい。ギャップの拡大やプラグの汚れは不完全燃焼を引き起こし、ひどく磨耗したプラグで走行している車両では、出力の低下とともに燃費が目に見えて低下するのが一般的です。

1 つのシリンダーだけが点火プラグの状態不良を示しているのはなぜですか?

影響を受ける 1 つのシリンダーは通常、全体的な燃料や点火の問題ではなく、インジェクターの漏れ、点火コイルの弱さ、またはそのシリンダーに固有のバルブ シールの問題などの局所的な問題を示しています。

点火プラグが摩耗した状態で運転を続けても安全ですか?

短期的にはそうですが、摩耗したプラグを長時間使用すると、点火コイルや触媒コンバータへの負担が増大し、最終的にはプラグ自体の修理よりも高価な修理につながる可能性があります。

すべての点火プラグを一度に交換する必要がありますか、それとも摩耗したものだけを交換する必要がありますか?

すべてのプラグを一緒に交換するのが標準的な方法です。プラグはほぼ同じ摩耗状態に陥り、1 つだけを交換すると他のプラグも耐用年数の終わりに近づいてしまうからです。

自宅でスパークプラグの状態をチェックするにはどのようなツールが必要ですか?

ゴム製インサート付きの点火プラグ ソケット、ラチェットとエクステンション、ワイヤーまたは隙間ゲージ、およびトルク レンチが、ほぼすべての乗用車検査をカバーします。懐中電灯や携帯電話のカメラは、シリンダー間の堆積物の色を比較するときに役立ちます。

不良のスパークプラグは他のエンジン部品を損傷する可能性がありますか?

はい。スパークプラグの状態が悪いために失火が長引くと、未燃焼の燃料が排気システムに送り込まれ、触媒コンバーターが過熱して永久的な損傷を与える可能性があり、追加の電力需要により点火コイルの寿命も短くなる可能性があります。

新しい点火プラグがしばらくするとすでに汚れているように見えるのはなぜですか?

新しく取り付けたプラグの急速な汚れは、通常、プラグ自体の欠陥ではなく、濃厚な燃料混合物、シリンダー内へのオイル漏れ、コイルの弱さ、または不適切な熱範囲などの根本的な問題を示しています。

4ストロークエンジンと2ストロークエンジンでは点火プラグの状態が異なりますか?

はい。 2 ストローク エンジンはオイルと燃料を直接混合するため、電極に軽い油状の残留物が残るのは正常であり、プラグにオイルが付着していると燃焼室へのオイルの侵入を示す 4 ストローク エンジンのような問題はありません。

スパークプラグのギャップが広がりすぎているかどうかを確認するにはどうすればよいですか?

ワイヤータイプのゲージでギャップを測定し、メーカーの仕様と比較します。規定の値を 0.010 インチ以上超えるギャップは一般に過剰とみなされ、電極の腐食により点火面の形状がすでに再形成されているため、再ギャップではなく交換が必要です。
