スパークプラグの温度範囲の説明: 適切な熱範囲の選択方法

スパークプラグ温度範囲の説明: まずは短い答えから

A スパークプラグの温度範囲 、より一般的には熱範囲と呼ばれ、点火プラグが点火先端から燃焼熱をどれだけ早く奪い、シリンダーヘッドに伝えることができるかを表します。温度を度単位で測定するものではありません。これは熱放散速度の評価であり、その評価をエンジンの動作条件に適合させることは、信頼性の高い点火性能において最も見落とされている要素の 1 つです。

基本的なルールは単純です。より低い定格のプラグは熱を素早く逃がし、高負荷時のプレイグニッションに抵抗します。一方、より高い定格のプラグは先端でより長く熱を保持するため、軽い低速走行中にカーボンを燃焼させることができます。これを間違えると、すぐに劇的な失敗が起こるとは限りません。その代わり、電極の汚れ、アイドリングの不調、燃費の低下、さらに深刻な場合にはピストンやバルブの爆発による損傷など、徐々に症状が現れます。

熱範囲は、特定の点火プラグが特定のシリンダーヘッドに適合し、正しく機能するかどうかを定義する 4 つの主要な仕様の 1 つとして、ギャップ、リーチ、シートタイプと並んで位置します。 4 つのうち、熱範囲は最も誤解されやすいものです。その主な理由は、ねじの到達範囲やシートの種類によって取り付け前に視覚的に確認できないためです。リーチが間違っているプラグは物理的に適合するか適合しないかのどちらかであり、取り付け位置の不一致は通常、取り付け時に明らかです。対照的に、熱範囲が一致していない場合は、何の不満もなく症状が現れ、数時間の稼働時間後に初めて、すぐに故障するのではなく、徐々に症状が悪化して初めてその症状が現れます。

このガイドでは、番号付けそのものがどのように構築され、なぜブランド間で異なるのか、プラグ内部の物理的にその定格を決定するもの、熱範囲が電極材料とどのように相互作用するか、定格を特定の車両または機器タイプに合わせる方法、損傷が発生する前に早期警告サインを読み取る方法、季節や地域の運転パターンが理想的な選択をどのように変えるかなど、全体像を順番に説明します。詳細な適用表、取り付けトルクのリファレンス、およびよくある質問の拡張セットが最後の方に含まれており、簡単に検索できます。

熱範囲番号の実際の仕組み

コールダープラグ

スパークプラグが低温になると、絶縁体ノーズが短くなり、熱伝達経路が短くなります。熱は点火チップからシェルに、そしてシリンダーヘッドにはるかに速く移動するため、チップはより低い平均温度で作動します。これは、ターボチャージャー付きエンジン、高速道路での持続的な牽引、サーキットでの使用、またはシリンダー圧力が高いエンジンに適しています。

ホッタープラグ

より高温のスパークプラグは絶縁体ノーズが長いため、熱がシェルに到達するまでに伝わる経路が長くなります。チップはより長く温かい状態を保ち、アイドリング中、渋滞中、またはエンジンが完全な動作温度に達することがめったにない短い旅行中に、燃料とオイルの堆積を燃焼させるのに役立ちます。

メーカーはそれぞれ独自の番号付け規則を使用しており、相互参照表がなければスケールを交換することはできません。熱範囲が寒くなるにつれて数値を増やすブランドもあれば、その逆のブランドもあり、これが取り付けミスのよくある原因です。

主要なスパークプラグブランドによる熱範囲番号付けの一般的な方向性
ブランド	一般的な数値範囲	数値が増加する方向
日本ガイシ	2～12	より寒い
デンソー	9～37	より寒い
チャンピオン	7～82	より熱く
オートライト	接尾辞の文字が付いている	シリーズにより異なります
ボッシュ	2～8（スーパー/プラチナライン）	より熱く

スケールの方向はブランド間で異なるため、プラグの実際の部品番号とネジ構成による相互参照は、番号がメーカー間で同じ意味を持っていると想定するよりも常に安全です。

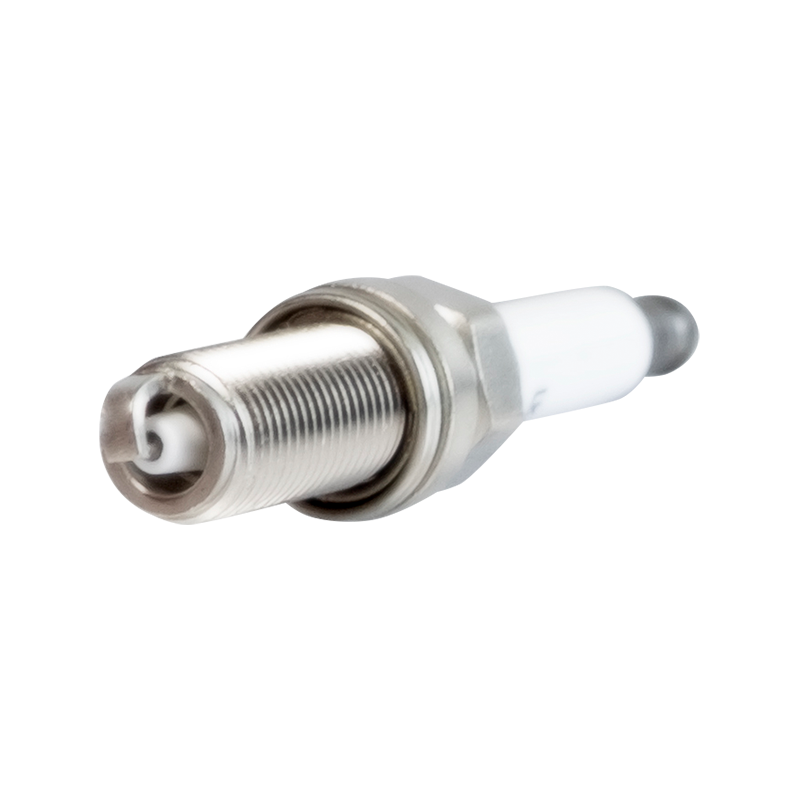

スパークプラグの熱定格を物理的に決定するもの

熱範囲番号は任意のラベルではありません。これは、プラグの物理的構造、具体的には、絶縁体ノーズが燃焼室内にどれだけ突き出ているか、および途中で金属シェルと接触する表面積がどれだけあるかによって直接導出されます。 3 つの構造詳細でほとんどの作業が行われます。

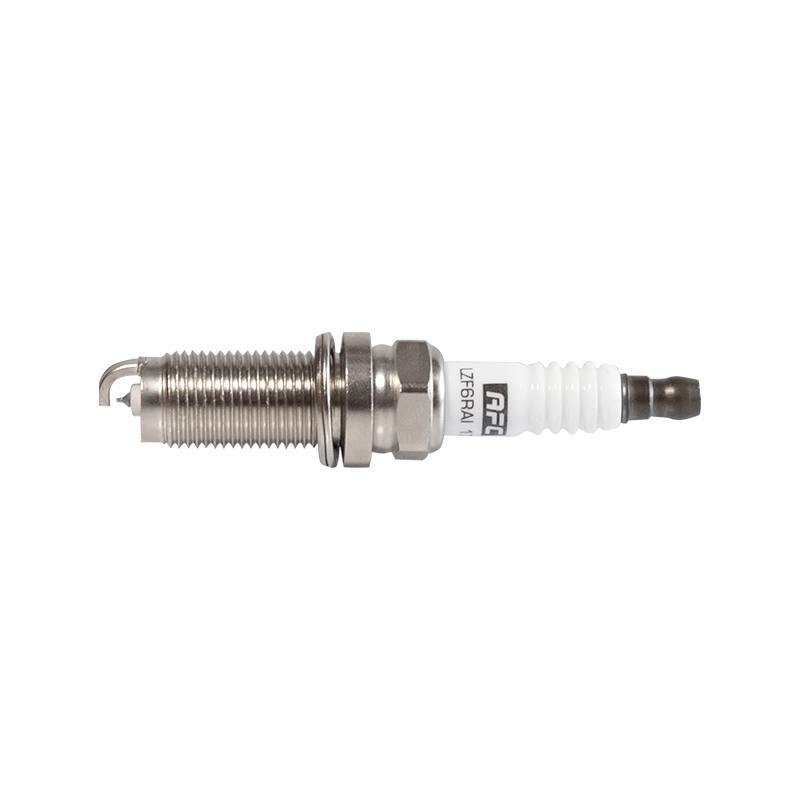

インシュレーターノーズ長さ

セラミック絶縁体のノーズは、中心電極を囲む目に見える円錐形の部分です。ノーズが長くなると、熱がシェルやシリンダーヘッドに到達するまでに伝わる経路が長くなるため、所定の燃焼負荷に対して熱がより高く保たれます。短いノーズはほぼ即座に熱をシェルに伝え、チップをより低温に保ちます。

シェルとの接触面積

絶縁体が金属シェルと接する部分の接触面積によって、熱がセラミックから鋼にどの程度効率的に伝わるかが決まります。ノーズの長さだけに関係なく、接触面積が広いと熱伝達が速くなり、プラグがより冷たくなりますが、接触面積が狭いと熱伝達が遅くなり、プラグがより熱くなります。

先端デザイン（突起型と非突起型）

突き出た先端設計により、点火端が燃焼室内にわずかに延長され、基礎となる熱範囲の数値を必ずしも変更することなく、より多くの流入空気燃料にさらされるため、アイドル時の自己洗浄が向上します。突出していない先端はシリンダーヘッドとほぼ同じ高さに位置しており、非常に高負荷の用途を目的としたプラグでは一般的です。

これら 3 つの要素は、メーカーによって単一のテスト済み定格に組み合わされ、標準化された負荷条件下で校正されたテストエンジンで検証され、部品番号と熱範囲の指定が割り当てられます。これが、外側からはほぼ同じに見える 2 つのプラグの熱定格が大幅に異なる可能性がある理由であり、熱範囲を目視で推定するのではなく、常に印刷された部品番号から確認する必要がある理由です。

正しいスパークプラグ温度範囲がエンジンの健康にとって重要な理由

点火の一貫性: 先端が汚れると火花が弱くなるか中断されるため、点火先端は炭素や燃料の蓄積によって電極が絶縁されるのを防ぐために十分な温度を維持する必要があります。
デトネーション制御: チップ自体が点火源となり、意図したスパークイベントが発生する前に混合燃料の燃焼を引き起こさないように、チップは十分に冷却された状態を保つ必要があります。
コンポーネントの保護: 制御されていない過早点火はシリンダー圧力を急激に上昇させ、時間の経過とともにピストンクラウンの亀裂、リングランドの損傷、排気バルブの焼けの主な原因となります。
排出ガスと燃焼品質: プラグが意図したとおりに動作する スパークプラグ 温度ウィンドウは、よりクリーンでより完全な燃焼をサポートし、燃費と排気出力の両方に影響を与えます。

ほとんどのスパークプラグは、通常の動作中に点火先端が摂氏約 500 ～ 850 度以内に保たれるように設計されています。その窓の下では、炭素と油の残留物が燃焼を停止し、絶縁体上に蓄積します。その窓の上では、先端および隣接する燃焼室の表面が十分に熱くなって、時限火花とは無関係に混合気を点火することができ、この状態は表面点火またはプレイグニッションとして知られています。

間違った熱範囲の兆候を認識する

プラグが冷えすぎると起こる症状

絶縁体の先端を覆う黒い乾いたすす
低速での荒れたアイドルまたは断続的な失火
短い旅行や寒い天候の後に始動するのが難しい
不完全燃焼による燃費の低下

プラグが熱くなりすぎると起こる症状

取り外し後の電極先端の膨れまたは腐食
加速時にピン音またはノッキング音が聞こえる
接地電極の端が溶けているか、丸くなっている
電源喪失またはエンジン管理のプルタイミング

スパークプラグを引き抜き、その先端の色と状態を読み取ることは、依然として利用可能な最も直接的な診断ツールの 1 つです。正しい温度範囲で使用されているプラグは通常、絶縁体上に明るい黄褐色または灰色がかった黄褐色の堆積物を示し、電極の端は丸くなったり溶けたりせず、無傷で鮮明に定義されています。

適切なスパークプラグ温度範囲を選択する方法

1

エンジンメーカーのオリジナル仕様からスタートします。これは、純正の圧縮比、燃料の種類、一般的なデューティサイクルに合わせて調整されており、変更を加える前には常にベースラインにする必要があります。

2

強制吸気のアップグレード、高圧縮ピストン、積極的な点火タイミングなど、シリンダー圧力や吸気温度を上げる変更を考慮します。これらは通常、純正よりも冷たいプラグを必要とします。

3

運転パターンを考慮します。主に短期間の旅行、市内での低速走行、または頻繁なアイドリングに使用されるエンジンでは、この使用例ではプラグが冷えると汚れる傾向があるため、純正品に近い温度、またはさらに 1 段階高い温度を維持することでメリットが得られます。

4

単一ステップでのみ調整します。ベースライン仕様から一度に複数の熱範囲ステップを移動すると、結果として生じる症状が熱範囲の変化によって引き起こされたのか、それとも点火システムまたは燃料システム内の何かによって引き起こされたのかを切り分けることが困難になります。

5

短いテストドライブだけで判断するのではなく、意味のあるテスト間隔（理想的には少なくとも数百キロメートルの市街地と高速道路の走行を混合したサイクル）を行った後、プラグの状態を再チェックしてください。

ターボチャージャー付きの高出力エンジンには特別な注意が必要です

強制吸気によりシリンダー圧力と吸気温度の両方が上昇し、同じ排気量の自然吸気エンジンよりも早く燃焼熱が点火プラグ先端に押し込まれます。このため、ほとんどのターボ過給量産エンジンは、同等の自然吸気エンジンよりも 1 ～ 2 段階温度が低いプラグが工場出荷時に指定されています。ブースト圧が工場出荷時の調整値を超えて上昇する場合、さらに低い温度に設定するのが一般的です。 スパークプラグの温度範囲 また、電極ギャップをわずかに小さくします。これは、ギャップが広くなり、シリンダ圧力が高くなると、ギャップを確実にジャンプさせるためにより多くの電圧が必要になるためです。

E85 またはその他のエタノール含有量の高い燃料を使用するエンジンは、再び動作が異なります。エタノールはガソリンよりもオクタン価耐性が高く、火炎温度が低いため、同じブーストレベルで純粋なガソリンチューンよりもプラグをわずかに熱くすることができますが、これは想定ではなくチューナーまたはメーカーのガイダンスに照らして必ず確認する必要があります。

季節的な気候と地域の運転状況

周囲温度と高度は両方とも、特定の熱範囲が実際にどのように機能するかに影響します。寒冷地では暖機時間が長くなり、シーズンを通じてエンジンが短時間で冷間始動する回数が増えるため、チップの自動洗浄を維持するために仕様範囲の高温側のプラグが有利になります。暑い気候や高地での走行では、より積極的なブーストやタイミングで空気の薄さを補うことが多いため、シリンダー温度が上昇する傾向があり、特に牽引したり、重い荷物を積んだり、高速道路を継続的に高速で走行する車両では、より冷たいプラグが正当化される可能性があります。

長時間のアイドリングと時折の重量物の運搬を組み合わせる艦隊運営者や商用車は、より困難なケースの 1 つとなります。これは、2 つのデューティサイクルが逆の熱範囲傾向を必要とするためです。このような状況では、エンジンの元の仕様に厳密に適合したミッドレンジのプラグを使用し、初期の汚れや浸食を捕捉するために短いサービス間隔と組み合わせた方が、どちらかの方向で極端に追求するよりも一般に実用的です。

正しい熱範囲のパフォーマンスを延長するメンテナンス習慣

ギャップと熱範囲が連携して火花エネルギーの供給を決定するため、取り付ける前に電極ギャップをその正確なプラグ部品番号の仕様に設定します。
プラグのトルクは感覚ではなく指定された値まで締めてください。トルクが不足しているプラグはうまく収まらず、シリンダーヘッドに熱を効率的に伝えることができず、実質的に定格よりも熱くなります。
チップの侵食と汚れは診断エラーを引き起こす前に徐々に進行するため、失火コードが表示されたときだけではなく、予定された間隔ごとにプラグを検査してください。
チューニング、ブースト、または燃料交換後にどの熱レンジが取り付けられているかを記録しておくと、将来の診断は仮定ではなく正確なベースラインから開始できます。

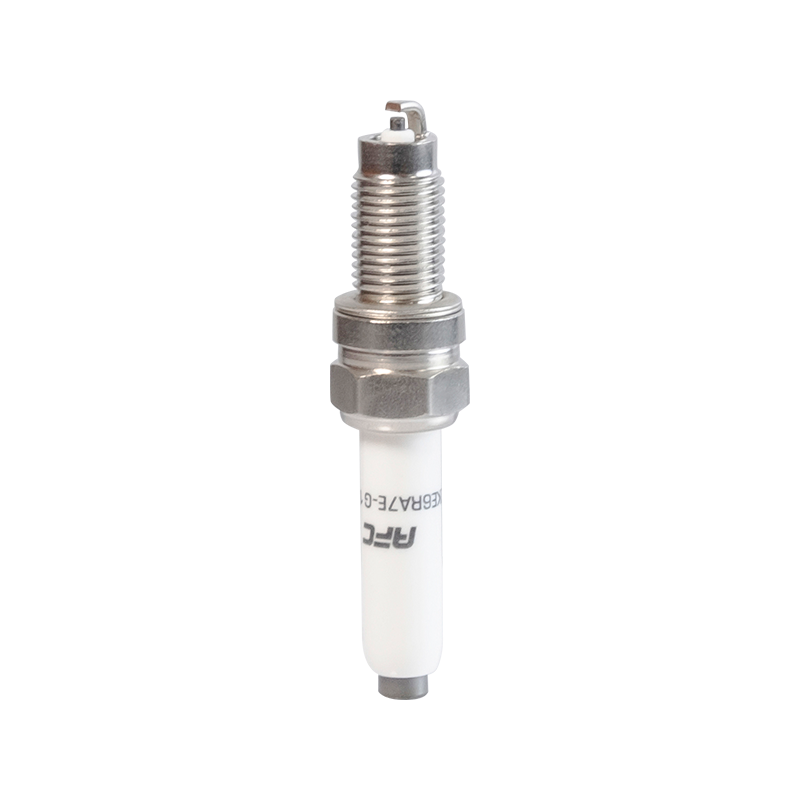

電極材料が熱範囲とどのように相互作用するか

中心電極の材質は、熱範囲番号自体とは別の仕様ではありますが、定格熱範囲内でスパークプラグがどのように動作するかに影響します。より薄く、より導電性の高い中心電極は、電圧をより効率的に集中させ、より柔らかい材料のより厚い電極と比較して、同じ公称熱範囲でわずかにクリーンに動作する傾向があります。

一般的な電極材料が実際の熱範囲の挙動にどのように影響するか
材質	一般的な電極直径	熱範囲に対する実際的な影響
銅コア、ニッケル合金チップ	2.5mm以上	ミスの余地は最も広いが、コールドエンドでより早くファウルする
プラチナチップ	約1.1mm	同じ定格範囲で耐汚損性がわずかに向上
イリジウムチップ	0.4～0.7mm	コールドスタート時の最適なセルフクリーニング動作により、実際のマージンを狭くすることが可能
ダブルプラチナ	約1.1mm both electrodes	サービス間隔全体にわたる一貫した動作

このため、イリジウムプラグは、同じエンジン内の同等のニッケルプラグよりも概念的に 1 段階低温で動作しても、アイドリング時に汚れの問題が発生しないことがあります。薄い中心電極は火花エネルギーを効果的に集中させるため、汚れのしきい値を超えて短期間の滞留でも先端のセルフクリーニングが起こります。これは熱範囲の上に重ねられる二次的な効果であり、最初に正しい定格を選択することに代わるものではありません。

アプリケーションの種類別の推奨開始点

以下の表は、エンジンの使用の一般的なカテゴリにわたる典型的な傾向を説明することを目的とした、一般的な開始参考値のみです。特定のエンジンモデルに対するメーカー独自の仕様は、ここに示されている一般的なカテゴリよりも常に優先されます。

一般的な用途カテゴリ別の代表的な熱範囲の傾向
アプリケーション	典型的なデューティサイクル	一般的な熱範囲の傾向
自然吸気デイリードライバー	都市と高速道路が混在する	工場仕様、変更不要
純正ターボ乗用車	都市と高速道路が混在する	同等の自然吸気エンジンよりも一段低い温度
ターボチャージャーを改良し、ブーストを高めた	元気いっぱいのドライブやサーキットの日	純正ターボ仕様より1～2段寒い
トラックまたはレース専用エンジン	高負荷の持続	2段階以上冷たく、チューナーデータでレビュー
バイク、高回転、小排気量	高回転を頻繁に使用する	メーカー仕様、ほとんど変更されない
船舶用船内機または船外機	高負荷の持続 at cruising speed	多くの場合、同等の道路車両よりも 1 段階寒い
小型エンジン、発電機、または芝生設備	ロングアイドリング、軽負荷	メーカー仕様、高温域に偏った仕様
農業用または定置式エンジン	長時間の定常負荷	メーカーの仕様、汚れや浸食がないか注意深く監視されています

加熱レンジの選択または設置時によくある間違い

ブランドの規模の実際の方向性を確認せずに、熱範囲の数値が異なるブランド間で同じことを意味すると仮定します。
変更後に一度に複数の熱範囲ステップをジャンプすると、新しい症状が熱範囲の変更によるものか、それともまったく別の原因によるものかを切り分けることが困難になります。
変更を正当化するためにシリンダー圧力や負荷を実際に増加させることなく、純粋にパフォーマンス用途を目的として販売されているという理由で、より低温のプラグを選択する。
熱範囲番号のみに焦点を当ててリーチとシートのタイプを無視すると、プラグは正しい定格を備えていても、シリンダーヘッドに対して物理的に正しく適合しない可能性があります。
チューニングを純正に戻した後、より冷たいプラグを取り付けたままにすると、エンジンの先端が慢性的に加熱不足になり、日常の運転で汚れが発生しやすくなります。
取り付け後の適切な熱サイクルをスキップし、持続的な運転時間の後ではなく、冷えたエンジンの検査からプラグの状態を判断します。
ギャップ仕様は特定の部品番号に関連付けられており、メーカーのカタログ全体で共通ではないため、異なるプラグモデルの古いギャップ設定を再利用します。

取り付けに関する参考資料: ねじサイズ別のトルク

正しい着座圧力は熱範囲の定格そのものと同じくらい重要です。トルクが不足しているプラグは熱をシリンダーヘッドに効率的に伝えることができず、印刷された定格よりも熱く動作しているかのように動作するためです。以下の図は、清潔で乾燥した室温のアルミニウムヘッドに取り付けられたガスケット付きシートプラグの一般的なねじサイズを示しています。

ネジサイズ別のガスケット付きシート点火プラグのおおよそのトルク参考値
ねじサイズ	トルク (ニュートンメートル)	トルク (フィートポンド)
10mm	10～12	7～9
12mm	15～20	11～15
14mm	20～30	15～22
18mm	30～40	22～30

これらの数値は一般的な参考値であり、特定のエンジンとプラグの組み合わせに対して公表されている特定のトルク値の代わりとなるものではありません。最終的な取り付けの前に、必ず正確なプラグとシリンダーヘッドの仕様を確認してください。

スパークプラグの温度範囲に関するよくある質問

完全に純正のエンジンで、より低温の点火プラグを使用できますか?

工場出荷時の仕様よりも 1 段階低い温度で走行しても、通常は問題なく許容されますが、主に短距離走行または低速で車両を運転する場合は、汚れのリスクが高まります。通常、完全にストックされたエンジンではパフォーマンス上の利点はありません。そのため、元の仕様に一致させることがより信頼性の高い選択肢となります。

スパークプラグを冷やすと馬力が上がりますか?

プラグが冷えても、それだけでは電力は増加しません。その役割は、ブーストや圧縮の増加など、シリンダー圧力が高い条件下での爆発を防止することであり、これにより、エンジン損傷の危険を冒さずに点火タイミングをより積極的に調整できるようになります。パワーゲインは、それが存在する場合、熱範囲の変化自体からではなく、チューニングから来ます。

熱範囲はどれくらいの頻度で再検討する必要がありますか?

過給圧、圧縮比、燃料の種類、点火時期に大きな変更があった場合は必ず熱域を見直す必要があり、何も改造していない場合でも、日常点検としてオイル交換間隔ごとにプラグ先端の状態を再検査することをお勧めします。

スパークプラグのギャップが広いと熱域に関係がありますか?

ギャップと熱範囲は別個の仕様ですが、相互作用します。より高いシリンダー圧力は、多くの場合、より冷たいプラグの推奨を伴い、特定のギャップをジャンプするためにより多くの電圧を必要とします。このため、ブースト用途向けのより低温のプラグの取り付けでは、標準の自然吸気ギャップではなく、わずかに減少したギャップと組み合わせることがよくあります。

通常の、正しく耐熱温度設定されたスパークプラグを取り外すと、どのようになりますか?

正しい温度範囲で動作しているプラグは、通常、絶縁体の先端全体に均等に薄黄褐色から灰褐色の堆積物を示し、接地電極の端は丸みを帯びておらず鋭利であり、溶けたり、膨れたり、または重度の湿った汚れは存在しません。

同じ排気量の 2 つのエンジンには異なる熱量範囲が必要ですか?

はい。圧縮比、吸気タイプ、燃料オクタン価要件、および意図されたデューティサイクルはすべて、同じ排気量のエンジン間で異なり、これらの各要因により、エンジンサイズとは無関係に理想的な熱範囲が変化します。

イリジウムプラグやプラチナプラグに切り替えると、必要な熱範囲は変わりますか?

直接ではありません。熱範囲の定格は、電極の材質ではなく、エンジンの負荷とデューティサイクルに基づいて選択されます。変化するのは実際的な誤差の範囲です。薄いイリジウムまたはプラチナ電極はアイドル時により効果的にセルフクリーニングするため、同じ定格の厚いニッケル電極では汚れる可能性がある場合でも、わずかにコールドプラグが許容範囲内で動作する可能性があります。

熱範囲を間違えるとエンジンチェックライトが点灯しますか?

間接的には可能です。寒すぎて汚れを引き起こす熱範囲では、ランダムまたはシリンダー固有の失火コードが生成されることがよくありますが、熱すぎて過早点火を引き起こす熱範囲では、エンジンコントロールユニットが補正するタイミングを調整する際に、ノックセンサー関連のコードがトリガーされる可能性があります。どちらのコードネームも発熱範囲に直接影響を与えるものではないため、原因を確認するには通常、取り外したプラグを物理的に検査する必要があります。

同じエンジン内のシリンダー間で熱範囲を混合しても安全ですか?

通常の状況ではこれはお勧めできません。シリンダー間の冷却と負荷は適度に均一であると想定されるため、メーカーは特定のエンジンのすべてのシリンダーにわたって単一の熱範囲を調整します。レンジの混合は、問題のある単一のシリンダーを特定するための一時的な診断手順として使用されることがありますが、長期的なセットアップとして扱うべきではありません。

新しい熱範囲が真の効果を発揮するまでにどれくらい時間がかかりますか?

絶縁体が通常の動作温度に達して安定するまでには持続的な動作時間が必要なため、短いテストドライブだけではチップの状態を正確に判断するのに十分ではありません。少なくとも数百キロメートルを走行し、その後プラグを抜いたり目視検査を行ったりする、市街地と高速道路を混合したサイクルで走行すると、1 回の短い旅行から判断するよりもはるかに信頼性の高い状況が得られます。

高度は正しい熱範囲の選択に影響しますか?

高度が高くなると空気密度が低下するため、多くのターボ過給エンジンや強制吸気エンジンは、より多くのブーストを実行したり、より積極的なタイミングで空気の希薄化を補うことで対応し、シリンダー温度が上昇します。自然吸気エンジンはそれほど大きな影響を受けませんが、山岳地帯での牽引など、重い荷物を積んで高地を定期的に走行する車両は、標準の熱範囲仕様に照らして検討する価値があります。
