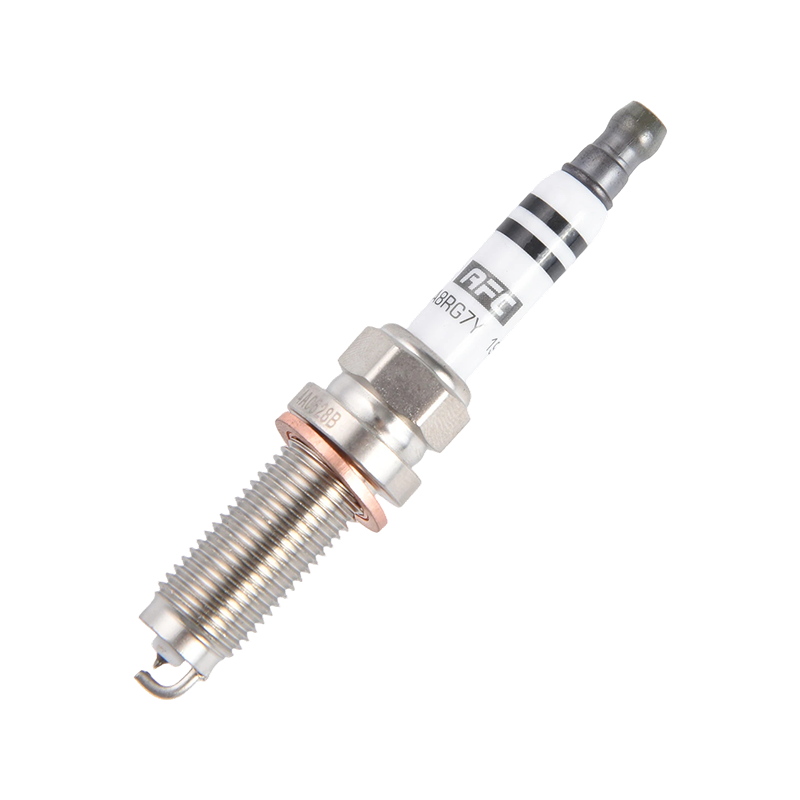

A スパークプラグ チャート は、エンジンの正しいプラグ、正しいギャップ設定、エンジンが実際に必要とする熱範囲という 3 つのことを一度に確認する最も早い方法です。 「似ている」部品から推測するのではなく、チャートとエンジンの OEM 番号を相互参照することで、現場で最も一般的な 2 つのスパーク プラグの故障、つまり、プラグが熱くなりすぎることによる過早点火と、プラグが冷たすぎることによる汚れが防止されます。 プラグの不一致による失敗のほとんどは、チャートのステップを完全にスキップしたことに遡ります。 ネジのサイズのみに基づいてプラグを置き換えます。
チャートは、部品を物理的に測定せずに、ブランド間でプラグを比較するための唯一の信頼できる方法でもあります。ネジのピッチ、リーチ、シートのタイプは、12mm または 14mm で見るとほぼ同じに見えますが、リーチの 0.5 ミリメートルの違いは、ピストンに当たるか、点火先端がチャンバー内に深く引っ込んだままになるのに十分です。チャートが存在するのは、これらの寸法が視覚的に明確ではなく、熱範囲の数値がメーカー間で標準化されていないためです。そのため、印刷された数値だけでは、それがどのブランドのスケールに属するかがわからなければ意味がありません。
このガイドでは、スパーク プラグ チャートの構造、熱範囲とギャップの列を正しく読み取る方法、ブランド間の相互参照チャートの仕組み、部品番号内の文字と数字を解読する方法、どのトルク値がどのシート タイプに適用されるか、アプリケーション カテゴリがチャートのどの行に適用されるかをどのように変更するか、エンジンが失火したり、汚れたり、パワーが失われたときにどの数値が実際に重要になるかを説明します。
スパークプラグチャートの実際の内容
標準のスパーク プラグ チャートは、最初にエンジンの用途ごとにプラグを整理し、次に適合性を確認するために必要な技術的な列をリストします。 ほぼすべてのメーカーのグラフに表示される 5 つの列 部品番号、ネジのサイズとリーチ、熱範囲、ギャップ、推奨トルクです。
部品番号 / OEM 相互参照
メーカーのカタログ番号に競合ブランドの同等の番号を加えたものなので、技術者はエンジン ベイを再測定することなく、デンソーやチャンピオンの代わりに 日本ガイシ を使用できます。
ネジのサイズとリーチ
ミリメートル単位で記載されており、通常はネジの直径が 10 mm、12 mm、14 mm、または 18 mm で、リーチ (シリンダー ヘッドの内側にあるネジ部分の長さ、通常は 12 mm ～ 26.5 mm) と並んでいます。
熱範囲番号
プラグが点火先端から熱をどれだけ早く奪うかを示す相対スケール (絶対温度ではありません)。 NGK とデンソーのスケールでは、数値が低いほど熱くなります。 チャンピオン および ボッシュ スケールでは、数値が大きいほど熱くなります。
電極ギャップ
中心電極と接地電極の間の距離。ミリメートルまたはインチで測定され、火花の強さと混合気の点火のしやすさに直接影響します。
締付トルク
ねじサイズとシートのタイプ (ガスケットまたはテーパー) によって指定されます。テーパーシートプラグのトルクが過剰になると磁器絶縁体に亀裂が入る可能性があり、トルクが不足するとシリンダーのシール不良が発生する可能性があります。
部品番号内の文字と数字のデコード
スパーク プラグ チャートは、何も調べずに部品番号自体を読み取ることができて初めて完全に役立ちます。メーカーは、ネジのサイズ、到達範囲、熱範囲、電極の種類を 1 つの英数字の文字列にまとめており、各文字の位置は、ブランドごとに異なる場合でも、ブランド独自のシステム内で一貫しています。
NGK は、複数メーカーのチャートで最も広く相互参照されているブランドであるため、リファレンス システムとして NGK を使用します。通常、最初の文字はネジの直径を示し、次の文字は六角サイズと電極の突起を示します。中央の数字は熱範囲です。熱範囲番号の直後の文字は、多くの場合、延長範囲またはテーパー シートを示し、末尾の IX、P、または GR などの接尾辞はイリジウム、プラチナ、またはレース固有の設計を示します。 コード内の任意の 1 文字を変更すると、適合性が変更される可能性があります これが、グラフで部分一致を許可せずに完全な文字列をリストする理由です。
デンソーは同様のロジックに従っていますが、独自の文字の割り当てがあり、チャンピオンとボッシュはまったく異なるプレフィックスとサフィックスの規則を使用しています。 4 つのブランドをすべて並べてリストしたチャートでは、事前にデコード作業が行われていますが、基礎となるコード構造を理解することで、行の残りの部分と一致しない熱範囲の桁など、チャート上の明らかなデータ入力エラーを見つけることができます。
スパークプラグ アプリケーション カテゴリ別のグラフ
同じブランドのカタログは、自動車、オートバイ、船舶、小型エンジンのプラグに及びますが、エンジン自体が異なる RPM 上限とデューティ サイクルで動作するため、各カテゴリは異なるネジ サイズ、リーチ長、熱範囲バンドに集中する傾向があります。
| アプリケーション | 一般的なねじサイズ | 共通のリーチ | 一般的な RPM 上限 |
|---|---|---|---|
| 乗用車・小型トラック | 12mm～14mm | 19mm | 6,000～7,000RPM |
| バイク・スポーツバイク | 10mm～12mm | 12mm～19mm | 10,000 ～ 14,000 RPM |
| 船外機マリン | 14mm | 19mm～26.5mm | 5,500 ～ 6,500 RPM |
| 芝生・小型エンジン | 14mm～18mm | 9.5mm～12.7mm | 3,000 ～ 3,600 RPM |
| 産業用発電機 | 14mm | 12.7mm～19mm | 3,600RPM（固定） |
船舶およびオートバイのチャートは特に注意が必要です。どちらのアプリケーションも高負荷を長期間にわたって継続して実行するためです。これは、数分以内にアイドリング、サージ、シャットダウンを繰り返す芝刈り機のデューティ サイクルとは逆です。 持続的な高 RPM 使用のために作成されたチャート エントリは、ほとんどの場合、より低温の熱範囲を指定します。 たとえ物理的寸法が他の点では同一であっても、断続的に使用される小型エンジンの同等のスレッド サイズ エントリよりも大きくなります。
ネジサイズとシートタイプ別の取り付けトルク値
トルクはグラフ上で最も省略されることが多い列ですが、ギャップや熱範囲と同じくらい重要です。 テーパーシートプラグを締めすぎると、磁器絶縁体に亀裂が入ったり、シートが潰れたりする可能性があります。 一方、ガスケットシートプラグのトルクが不足していると、ネジ山の周囲に燃焼ガスの漏れ経路が残り、時間の経過とともにシリンダーヘッドを侵食します。
| ねじサイズ | ガスケットシートトルク | テーパーシートトルク |
|---|---|---|
| 10mm | 8～10Nm | 8～10Nm |
| 12mm | 15～20Nm | 10～15N・m |
| 14mm | 20～30N・m | 15～23N・m |
| 18mm | 30～40N・m | 20～30N・m |
これらの範囲は、乾燥した潤滑されていないねじ山を想定しており、大部分のグラフではトルクの数値がこのように示されています。焼き付き防止剤をねじ山に適用すると、特定のトルク設定での有効なクランプ力が増加するため、シートの過度の圧縮を避けるために、実際のトルク値は表の乾燥ねじ山の数値から約 10 ～ 20 パーセント減らす必要があります。 トルクレンチは、これらの数値を安定して達成できる唯一の信頼できる方法です ;一般的な「指で締めて 4 分の 1 回転する」方法は、ガスケットシートプラグではかなりうまく機能する近似値ですが、テーパーシートでははるかに許容度が低くなります。
熱範囲は、メーカー間でスケールの方向が変わるため、スパーク プラグ チャートで最も頻繁に読み間違えられる列です。 NGK とデンソーは、より冷たいプラグに昇順の番号を使用します つまり、9 は 6 よりも冷たくなります。 Champion と Bosch は逆の規則を使用します ここで、数字が大きいほどプラグが熱くなります。
| ブランド | スケールの方向 | 代表的な範囲 | よりホットな例 |
|---|---|---|---|
| NGK | 数値が小さいほど熱くなります | 2～12 | BR6はBR9より熱い |
| デンソー | 数値が小さいほど熱くなります | 2～12 | U22はU27よりも熱い |
| Champion | 数値が大きいほど熱くなります | 7～16 | RV15 は RV9 よりも高温です |
| Bosch | 数値が大きいほど熱くなります | 2～8 | WR7はWR5よりも熱いです |
「より高温の」プラグは、絶縁体ノーズが短く、燃焼熱がシリンダー ヘッドに速く伝わり、高負荷、高圧縮、またはターボチャージャ付きエンジンでの過早点火を避けるためにチップを十分に低温に保ちます。 「コールド」プラグは、先端の熱をより長く保持する長い絶縁体ノーズを備えており、これにより、より低い RPM またはより短いトリップ サイクルで動作するエンジン内の炭素堆積物を自己洗浄するのに役立ちます。 トラックや牽引用途では、OEM よりも 1 段階低い温度を選択するのが一般的です。 ; 1 段階高い温度を選択することは、文書化されたチューニング変更以外ではほとんど推奨されません。
電極ギャップ: チャート番号がオプションではない理由
チャートに記載されているギャップ値は、点火システムの電圧出力とエンジンの圧縮比に合わせて調整されています。 ギャップが狭すぎると、弱く小さな火花が発生します 希薄な混合気に点火するのに苦労し、負荷がかかるとためらいが生じます。 ギャップが広すぎると、コイルが確実に供給できる以上の電圧が必要になります。 、特に高回転時に火花が断続的に失火する原因となります。
ギャップが狭すぎる (仕様を下回る)
- アイドリングが荒くなり、低速スロットル応答が低下する
- 時間の経過とともに炭素汚れのリスクが増加する
- スパークはギャップを飛び越えるのではなく、絶縁体に沿って「ショートカットを見つける」可能性があります
ギャップが広すぎます (仕様を超えています)
- 加速時のためらいやつまずき
- 点火コイルの寿命を縮めるコイルの歪み
- 高速道路でのミスファイアコードの可能性が高くなる
| エンジン・点火方式 | 一般的なギャップ (mm) | 一般的なギャップ (インチ) |
|---|---|---|
| 旧来のポイント式点火 | 0.6～0.8 | 0.024～0.032 |
| 電子点火を標準装備 | 0.8～1.1 | 0.032～0.043 |
| コイルオンプラグ（現代乗用車） | 1.0～1.3 | 0.039～0.051 |
| 小型エンジン・芝生設備 | 0.5～0.75 | 0.020～0.030 |
プレギャッププラグは、取り付ける前にチャートと照らし合わせてチェックする必要があります。 出荷や取り扱いにより、工場のギャップが数百分の数ミリメートル閉じたり広がったりする可能性があり、これは公差の厳しいコイルオンプラグシステムのコールドスタート性能に影響を与えるのに十分であるためです。
ブランド間での相互参照チャートの仕組み
相互参照チャートは、あるブランドの部品番号を別のブランドのカタログにある最も近い同等品にマッピングし、ねじサイズ、リーチ、熱範囲の位置、電極材質を照合します。 「最も近い同等物」は必ずしも同一であるとは限りません 2 つの相互参照プラグは、すべての寸法仕様が一致している場合でも、電極先端の設計 (標準ニッケル、プラチナ、またはイリジウム) がわずかに異なる場合があります。
通常は OEM サービス マニュアルまたは現在取り付けられているプラグから、既知の正常な部品番号から始めます。
ネジの直径とリーチを正確に一致させます。これらは交渉の余地がありません。 0.5mm のリーチの不一致があると、ピストンに当たったり、チャンバーから離れすぎたりする可能性があります。
上で述べたようにブランドによって目盛の方向が異なるため、単に印刷された番号だけでなく、ヒートレンジの位置が同等であることを確認してください。
シートのタイプ (ガスケットとテーパー) と電極の材質が一致していることを確認するか、少なくとも代替品が同じデューティ サイクルの定格であることを確認してください。
発電機、高圧洗浄機、チェーンソーなどの産業用および小型エンジンのアプリケーションでは、OEM 部品番号が 1 つのチャート行で複数のアフターマーケット同等品にマッピングされる、コンパクトな押出エンジンまたは単気筒エンジンが頻繁に使用されます。 相互参照部品がドロップイン フィットであると仮定する前に、必ずリーチを確認してください。 、ボア サイズを共有する 2 つのエンジンでも、シリンダー ヘッドの設計に応じて異なるリーチ プラグを使用できるためです。
表に記載されている電極材質
電極材料は点火プラグの寿命と理想的なギャップチェック間隔の両方に影響を与えるため、ほとんどのグラフには電極材料の列が含まれています。 材料の選択によって熱範囲は変わりません , ただし、ギャップを検査する頻度と、交換するまでのプラグの寿命は変わります。
| 材質 | 標準的な耐用年数 | 注意事項 |
|---|---|---|
| 銅・ニッケル合金 | 20,000～30,000マイル | 最低コスト、必要なギャップチェック間隔は最も広い |
| プラチナ（シングル） | 60,000～80,000マイル | 中心電極がコーティングされており、ギャップの浸食が遅い |
| プラチナ（ダブル） | 60,000～100,000マイル | 両電極コーティング、ディストリビュータレス点火に共通 |
| イリジウム | 80,000～120,000マイル | より細い中心ワイヤー、より低い電圧要件、最長の間隔 |
マルチブランドチャートでは、イリジウムとプラチナのエントリーは通常、銅製の対応するものと同じ熱範囲の行に配置され、部品番号の末尾文字が異なるプレミアムバリアントとしてリストされているだけです。
気候と運転パターンがグラフの右列をどのようにシフトさせるか
異なる気候またはデューティサイクルにある 2 つの同一のエンジンは、同じチャートの異なる行に着陸する可能性があります。これは、熱範囲がエンジンの排気量や圧縮比だけでなく、点火先端部の平均動作温度と一致するように意図されているためです。
寒冷気候、短期旅行
走行終了前に最高動作温度に達することがほとんどないエンジンは、冷えたプラグが早く汚れる傾向があります。ここでは通常、チャートの標準的な温度範囲、またはさらに 1 段階高い温度が適切です。
暑い気候、持続的な負荷
周囲の熱が高い中で牽引、運搬、高速道路を長時間走行すると、燃焼温度が上昇します。多くのグラフには、この負荷プロファイル専用のオプションの 1 段階冷たいエントリがリストされています。
ストップ＆ゴーの市内運転
低 RPM でのアイドリングを頻繁に行う場合は、停止間の高負荷の短時間でもカーボン堆積物を焼き切ることができる、少し高温のプラグが適しています。
安定した高速道路クルージング
一貫した中～高 RPM 巡航により、点火先端が安定した温度に保たれます。これは、チャートのデフォルトの熱範囲が一般的に調整される条件です。
チャートの「標準」推奨事項は、平均デューティ サイクルを前提としています。 したがって、明らかにその平均値から外れたアプリケーション、持続的な牽引、トラックの使用、または極端に短い市内旅行は、チャートにリストされている代替熱範囲の行が存在する場合は、それを参照することは、追加のステップを行う価値がある状況です。
スパークプラグチャートを読むときによくある間違い
ネジサイズのみでマッチングします。 同じ 14 mm ネジを備えた 2 つのプラグは、到達範囲、熱範囲、シート タイプがまったく異なる可能性があるため、ネジ サイズによって検索範囲が狭まりますが、それだけで適合性を確認することはできません。
熱範囲の数値をブランド間で直接比較すると仮定します。 Champion 9 と NGK 9 は同じ熱範囲ではありません。重要なのは、印刷された数字ではなく、各ブランド独自のスケール内での位置です。
ガスケットとテーパーシートの区別は無視します。 テーパーシートプラグにガスケットシートトルク値を使用すること、またはその逆は、次のサービス間隔中に絶縁体亀裂が発見される最も一般的な原因の 1 つです。
エンジンコード固有のチャートではなく、一般的なチャートを読み取ります。 同じ車両モデル年式でも 2 つの異なるプラグ仕様を持つ 2 つの異なるエンジン コードを使用する場合があるため、チャートのエントリはモデル名だけでなくエンジン コードと一致する必要があります。
プレギャッププラグのギャップチェックをスキップします。 工場出荷時のギャップは、梱包および出荷中にわずかに移動する可能性があるため、チャートに記載されているギャップ値は、設置前にギャップ ツールで確認する必要があります。
チャートの材料欄に関連付けられた耐用年数の予想
電極材料の列は、上の表のアプリケーション カテゴリと照合すると、大まかな耐用年数の予測因子としても機能します。継続的な高 RPM の使用により、すべての材料の間隔が若干短縮されますが、軽度の断続的な使用により間隔が延長されます。
これらの数値は、表のギャップと熱範囲が設置時に正確であったことを前提としています。 熱範囲が間違っていると、あらゆる材料の予想耐用年数がおよそ半分に短縮される可能性があります。 これは、プラグが意図したよりも高温または低温で動作すると、定格間隔よりも早く電極に堆積物が蓄積したり腐食したりするためです。
自宅でチャートの仕様を確認するために必要なツール
ワイヤーまたはコイン式ギャップゲージ
チャートのリスト値に対する実際のギャップを確認します。ワイヤー式ゲージは、平らな触角ゲージよりも細いワイヤーのイリジウム電極でより正確です。
校正済みトルクレンチ
特に許容範囲が狭いテーパーシートプラグでは、チャートのトルク値を正確に達成する必要があります。
ゴムインサート付きスパークプラグソケット
チャートに記載されている六角寸法に合わせて特別にサイズ設定されているため、取り外しおよび取り付けの際に磁器絶縁体を保護します。
デジタルノギス
チャートのエントリがあいまいな場合や、取り付け前に使用済みのプラグを新しい相互参照部品と比較する場合に、リーチを再確認するのに役立ちます。
チャートを使用した既存の問題の診断
プラグにすでに磨耗や汚れが見られる場合は、一定の順序でチャートを逆方向に作業することで、同じ不一致の部品を交換することを回避できます。
ステップ1. プラグを抜き、先端の色、堆積物の種類、電極の摩耗パターンを記録します。
乾燥していすすが付着している場合: チャートの熱範囲が記載されているデフォルトよりも 1 段階低くないことを確認し、プラグとは関係のない関連する濃厚混合物の原因を確認します。
白くなったり水泡ができたりした場合： チャートの熱範囲が記載より 1 段階熱くないことを確認し、同じ熱範囲を再取り付けする前に点火タイミングを確認してください。
ステップ2。 チャートの正しい行から部品番号を再選択し、ギャップとトルクを再確認し、次のサービス間隔の取り付け日を文書化します。
一致する症状をチャートに戻す
エンジンにすでに問題が発生している場合、グラフを症状から逆算して、最後のプラグ交換時にどの仕様が見落とされた可能性があるかを特定できます。 取り外したプラグの先端の色と状態が最も早い診断の手がかりとなります スキャンツールなしでも利用可能。
チャートから購入する前の実用的なチェックリスト
- 年の途中でのエンジン変更が一般的であるため、車両のモデル年だけでなく、正確なエンジン コードまたは VIN 固有のアプリケーションを確認してください。
- 同じブランドに交換する場合でも、現在取り付けられているプラグからのネジサイズとリーチを記録します。
- ブランド間で比較する前に、熱範囲の数値に注目し、その特定のブランドのスケールの方向を確認してください。
- エンジンファミリーだけでなく、点火システムのタイプに対してギャップの仕様を確認してください。
- 取り付け時に間違ったトルク値を使用しないように、シートのタイプ (ガスケットまたはテーパー) を確認してください。
- 電極の材質と予想される走行距離を照合して、次の交換間隔を事前に計画します。
よくある質問
パフォーマンスを向上させるために、表で推奨されているよりも熱いプラグを使用できますか?
記載されている温度より 1 段階高い温度で実行することは、特に持続的な負荷やブースト下でプレイグニッションやデトネーションのリスクが高まるため、文書化されたチューニング変更以外では一般的に推奨されません。
2 つのグラフに同じプラグの異なるギャップ値がリストされているのはなぜですか?
ギャップの推奨事項は、プラグ単体ではなく、点火システムに関連付けられています。ポイントタイプの点火用に書かれたチャートには、コイルオンプラグ用途で使用される同じプラグのチャートよりも狭いギャップが記載されています。
より長いリーチのプラグを代替品として安全に使用できるでしょうか?
いいえ、規定よりもリーチが長いプラグは燃焼室に突き出てピストンに接触する可能性があり、リーチが短いプラグはネジ穴に深く入り込みすぎて確実に点火できない可能性があります。
同じエンジンでもイリジウムプラグは銅プラグとは異なるギャップが必要ですか?
通常はそうではありません。ギャップは電極材料ではなく、エンジンと点火システムによって設定されるため、チャートのギャップ列は通常、その用途のすべての材料バリエーションに適用されます。
交換するまでのギャップをどのくらいの頻度で再確認する必要がありますか?
銅プラグの場合は、オイル交換のたびにチェックするのが合理的です。プラチナプラグとイリジウムプラグの場合、整備間隔が広いため、プラグが記載されている交換走行距離に達するまでギャップを調整する必要はほとんどありません。
同じ部品番号に対して、チャートに 2 つの異なるギャップ値がリストされることがあるのはなぜですか?
1 つの部品番号で、点火要件がわずかに異なる複数のエンジン ファミリに対応できるため、一部のグラフには、工場出荷時のギャップと、特定のエンジン アプリケーションに推奨される取り付けギャップがリストされています。
ガスケットシートプラグが指定されている場所にテーパーシートプラグを取り付けることはできますか?
いいえ。同じネジ サイズであっても 2 つのシート タイプは互換性がありません。シリンダー ヘッドの機械加工されたシート形状が 1 つのタイプ用に特別にカットされており、間違ったシート スタイルを強制すると、燃焼シールが不十分になったり、ネジが損傷したりする危険があるためです。
焼き付き防止剤を使用すると、表に記載されているトルク値が変わりますか?
はい。グラフのほとんどのトルク数値は乾燥ねじ山を想定しているため、焼き付き防止剤を追加すると、特定のトルク設定での有効なクランプ力が増加します。これは、適用されるトルクをグラフの乾燥ねじ山数値よりわずかに減らす必要があることを意味します。
1 つのエンジンのシリンダー全体で電極材料を混合しても安全ですか?
お勧めしません。他のすべてのチャートの仕様がすべての位置で一致している場合でも、混合材料はシリンダー間で不均一な燃焼特性や不均一な摩耗率を引き起こす可能性があります。
拡張リーチ チャート エントリは、インストール時に実際に何を変更しますか?
延長リーチプラグは、同じネジサイズの標準リーチプラグよりも点火先端を燃焼室の奥深くに配置します。これにより、火炎伝播がわずかに変化します。これは、チャートにそのエンジンが延長リーチを必要としていると具体的に記載されている場合にのみ正しいです。
