何を読むか スパークプラグ 実際に教えてください

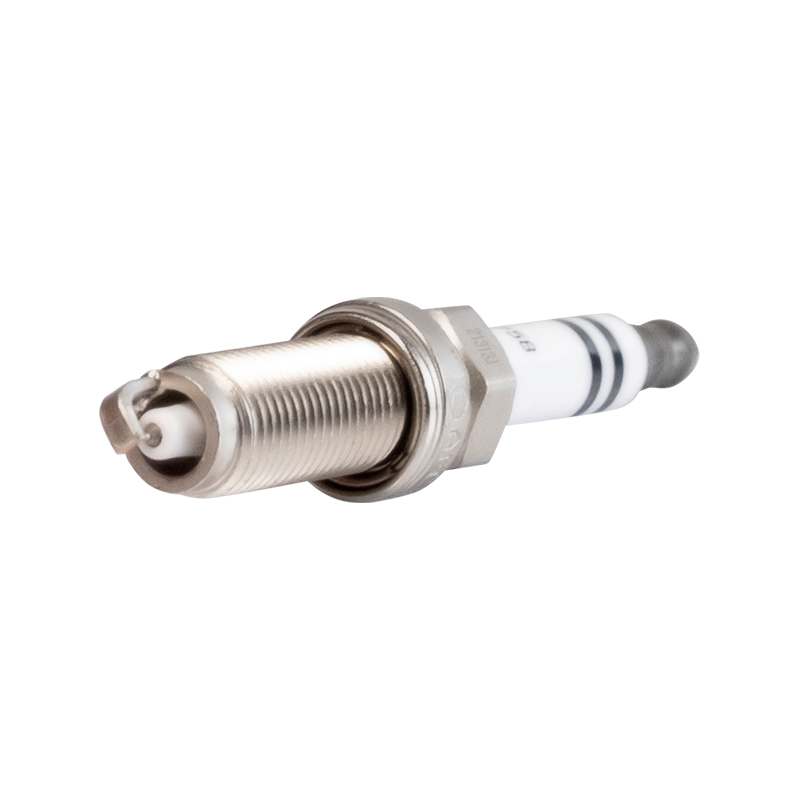

使用済みのスパーク プラグには、カーボン、色、金属の摩耗について書かれた小さな診断レポートが記載されています。 プラグを引き、点火チップと絶縁体を観察すると、空燃比の問題、点火時期の異常、オイル漏れ、オーバーヒートなどを、エンジンブローになる前に特定できます。 スパークプラグを読み取る最も早い方法は、絶縁体ノーズの色と質感を 4 つの基準条件と比較することです。明るい黄褐色または灰褐色は正常な燃焼を意味し、黒とすすがかったことは混合気が濃すぎるかプラグが汚れていることを意味し、白とチョーキーは混合気が薄すぎるかエンジンが高温になっていることを意味し、湿った堆積物を伴う油っぽい黒色はオイルが燃焼室に入っていることを意味します。このガイドの残りの部分では、これらの兆候のそれぞれを詳細に分析し、それらの兆候が見られるときにシリンダー内で何が起こっているのかを説明し、プラグ全体の検査に伴うギャップ、ネジ山、電極、および熱範囲のチェックについて説明します。
スパークプラグの読み取りは、計器を使わずに走行中の燃焼室を直接見ることができる唯一の方法の 1 つであるため、整備士、レーサー、エンジン製造業者によって何十年も使用されてきました。 4 気筒エンジンは 3,000 RPM で 1 分間に約 12,000 回点火し、そのたびにプラグの先端に痕跡が残ります。そのトレースを正しく読み取ると、5 分間の検査でキャブレターのジェッティング、燃料インジェクターの状態、バルブ シールの状態、点火システムのパフォーマンスを調べることができます。エンジン製造業者は、プラグの点火端を燃料計と交差した温度計と表現することがあります。これは、堆積物には、先端が到達した温度とその周囲で燃焼したものの化学的性質の両方が記録されるためです。
このガイドは、最も緊急性の高い診断情報が最初に記載され、その後にそれをサポートする手順の詳細が続くように構成されています。プラグを今すぐ読み取る必要がある場合は、以下のカラー テーブルとリッチ対リーンのセクションで、現実世界で最も一般的な 2 つの質問を取り上げます。目標が完全な検査ルーチンである場合、引っ張り技術、電極の摩耗、熱範囲、およびねじ山の状態に関するセクションは、訓練を受けた技術者が圧縮関連の診断または中古車の購入前検査中に行う内容を反映した完全なチェックリストを作成します。
カラーリファレンス: 各堆積パターンの意味
絶縁体のノーズとグランドストラップに付着した色は、最初で最も信頼性の高い信号です。以下の表は、メカニズムが最初にチェックするパターンと、根本的な原因および一般的な修正方法を示しています。
| 堆積物の外観 | 考えられる原因 | 典型的な修正 |
|---|---|---|
| ライトタン/グレーイッシュブラウン | 正しい空燃比、適切な熱域 | 何も必要ありません |
| 黒く、乾燥していて、すすっぽい | 混合気が濃い、エアフィルターが詰まっている、またはスパークが弱い | 燃料マッピングを確認し、エアフィルターを交換し、コイルをテストします |
| 黒くて濡れている/油っぽい | リングまたはバルブシールを越えてシリンダーにオイルが入る | ピストンリング、バルブステムシール、PCVシステムを点検します |
| 白色、白亜質、水泡状 | 希薄な混合気、高度なタイミング、またはオーバーヒート | タイミング、燃料供給、冷却システムを確認してください |
| 黄緑色釉 | 高温で焼き付けられたカリウムベースの堆積物 | プラグを交換してください。長時間のアイドリングの後にグレージングが発生することがよくあります |
| 赤またはピンク色の沈着物 | 鉄ベースの燃料添加剤または特定のオクタン価向上剤 | 燃料添加剤のブランドを切り替えます。通常は機械的な故障ではありません |
| 灰色の斑点またはサンドブラストの外観 | 早期点火または爆発によりチップ表面が侵食される | タイミングの進角、燃料のオクタン価、シリンダーの冷却を確認します。 |
色の読み取りは、その下の金属シェルではなく、絶縁体のノーズ、つまり中心電極を囲むセラミックコーンで最も信頼性が高くなります。シェルには初期の熱サイクルによる残留堆積物が付着していることが多く、一見すると誤解を招く可能性がありますが、インシュレーターノーズは直近の数分間の燃焼に反応し、現在のエンジン状態を最も新鮮に把握できます。
診断をゆがめずにプラグを抜き取って検査する方法
スパークプラグの読み取りにおける最大の間違いは、すでに品質の悪いサンプルであったプラグを誤って読み取ることです。エンジンを一晩放置した後に冷えたプラグを引いた場合と、ハードな走行後に熱い状態でプラグを引いた場合では、状況が異なります。正確な診断を読み取るには、次の順序に従ってください。
1. 診断したい負荷条件で運転する
アイドル状態が荒いという症状がある場合は、エンジンを数分間アイドル状態にしてから停止してください。高速道路の速度で症状が現れた場合は、少なくとも 2 分間その速度を維持し、アイドリングダウンさせるのではなく、まだ走行中 (エンジンを切る、ギアを入れる、クラッチを入れる、またはニュートラルで惰性走行する) でイグニッションを止めてください。ハードな走行の後にアイドリングを下げると、アイドル状態の堆積物がプラグに再コーティングされ、高負荷の状態が消去されます。
2. プラグを慎重に引き抜きます
シリンダー内にゴミが入らないように、プラグを取り外す前に圧縮空気を使って点火プラグから浮いたゴミをよく吹き飛ばしてください。絶縁体の亀裂を避けるために、ゴムインサート付きのプラグソケットを使用し、プラグをゆっくりと均等に引き抜きます。プラグウェルが吸気コンポーネント間の低い位置にあるエンジンでは、スイベルまたはユニバーサルジョイントエクステンションによってソケットがプラグに対して直角に保たれ、取り外し中に絶縁体が割れるのを防ぎます。
3. 数分以内に検査します
プラグが冷えると堆積物の色がわずかに変化する可能性があるため、取り外し後できるだけ早く明るい場所で検査し、次の検査と比較するために写真を撮ってください。 最初に絶縁体のノーズ、次にアースストラップ、そしてシート近くのネジ山を見てください。
4. シリンダーを整理整頓する
プラグを番号の付いたトレイに並べるか、エンジンの点火順序のレイアウトに合わせてラベルを貼ったボール紙に貼り付けます。シリンダー 3 から引き抜かれたプラグが、ラベルが貼られていないシリンダー 1 のプラグの隣に置かれている場合、シリンダーごとの比較の要点がすべて無効になります。最も有用な診断信号は、多くの場合、どのシリンダーが他のシリンダーと異なって見えるかを特定することから得られるからです。
色だけでなく電極とギャップも読み取る
色によって燃料混合物と燃焼温度がわかります。電極の摩耗とギャップから、時間の経過に伴う点火システムの負荷と機械的摩耗がわかります。
- 中心電極が丸くなっているか、腐食している: 走行距離が長いと通常の摩耗が発生します。スパークプラグは通常、電極の摩耗が工場出荷時の仕様を超えると交換が必要になります。多くの場合、取扱説明書のギャップチャートに記載されています。
- ギャップが仕様よりも広い場合: 経年劣化による電極の腐食または高負荷時のコイルを示します。ギャップが広いと、ジャンプするためにより高い電圧が必要になり、加速時に失火が発生する可能性があります。
- ギャップが仕様より狭い: 通常は、取り付け時にプラグのギャップが間違っていたか、取り扱い中に側面電極がわずかに曲がったことを意味します。ギャップが狭いと、点火しやすくなりますが、より弱く小さな火花が生成されます。
- 溶けた、または丸い電極先端: 過早点火または爆発の信号であり、多くの場合、過度に進んだタイミング、低オクタン価燃料、または負荷時の希薄混合気が関係しています。
- 絶縁体先端の亀裂: 通常は、不適切なギャップツールやプラグの落下による機械的損傷であり、燃焼症状ではありません。
- ブリッジまたは汚れたギャップ (電極を接続する堆積物): スパークがエア ギャップを飛び越える前にショートし、シリンダー上でデッド ミスが発生します。
- シェルのネジ部の変色または青み: プラグが意図したよりも熱くなった兆候であり、場合によっては燃焼不良ではなく、取り付け時のトルクの問題が原因です。
ほとんどの工場ギャップ仕様は、エンジン設計と点火タイプに応じて 0.028 ～ 0.060 インチの範囲に収まり、コイル オン プラグ システムは一般に、古いディストリビュータ ベースのシステムよりも狭いギャップで動作します。異なるギャップ要件を持つエンジン間で同じプラグ部品番号が使用される場合があるため、プラグ ボックスに印刷されている仕様ではなく、エンジン メーカーの仕様と照らし合わせてギャップを常に確認してください。ワイヤ タイプのギャップ ゲージは、ワイヤが電極を斜めに橋渡しするのではなく、電極の曲線に適合するため、丸いアース ストラップを備えたプラグのフラット フィーラー ゲージよりも正確な読み取り値を示します。
リッチとリーン: 両者を簡単に見分ける
豊かな状態の兆候
混合気が濃いということは、エンジンがきれいに燃焼できる量よりも多くの燃料が含まれていることを意味します。プラグの先端には乾いた黒いすすが付いていますが、簡単に拭き取ることができます。また、排気管の先端にも同様の黒いすすが付いていることがよくあります。また、長時間リッチに動作するスパーク プラグは、未燃焼の燃料が絶縁体上の油膜やカーボンを洗い流すため、汚れが早くなる傾向があります。一般的な原因には、チョークが開いたままになっている、過大なインジェクター、燃料圧力レギュレーターの漏れ、または燃料量に対する空気の流れを制限している汚れたエアフィルターが含まれます。また、リッチに動作するエンジンでは、未燃焼混合気の一部がパワーに寄与せずに排気から排出されるため、アイドル時に燃費が低下し、かすかな燃料臭が発生することがよくあります。
痩せた状態の兆候
希薄混合気とは、燃料に対して空気が多すぎることを意味します。絶縁体のノーズは白または明るい灰色に変わり、リーンな状態が十分に高温になると水ぶくれのガラス状の外観が現れることがあります。希薄な状態は、燃焼温度が上昇し、電極の腐食が促進され、過早点火の危険性が高まるため、濃厚な状態よりも機械的に危険です。一般的な原因としては、真空漏れ、インジェクターの詰まり、燃料ポンプの故障による負荷による圧力損失、酸素センサー付近の排気漏れにより、エンジン コンピュータが追加すべき燃料を除去してしまうことが挙げられます。リーンランニングエンジンは、安定したスロットルでわずかに上昇することが多く、減速時に未燃の空気が排気内で点火するため、かすかにパチパチという音が発生することがあります。
熱範囲によって見えるものが変わる理由
熱範囲は、スパーク プラグが熱をその先端からシリンダー ヘッドに移動させる速度を表します。エンジンの熱域が冷えすぎるプラグは、通常の走行ではカーボンが焼き切れるほどの温度にならないため、適正空燃比であってもプラグが黒く汚れて見える傾向があります。熱範囲が高すぎるプラグは、必要以上に高温のままになり、通常の混合気を誤って希薄に見せたり、ひどい場合には、先端自体が火花発生前に混合気を点火するのに十分な温度になるため、過早点火を引き起こす可能性があります。
同じ絶縁体の色は熱範囲に応じて 2 つの異なる意味を表す可能性があるため、これはプラグを読み取る場合に直接重要です。正しく指定された熱範囲にある黒いプラグは、通常、濃厚な混合物または汚れを示しています。エンジンメーカーが指定する温度よりも数段階低い黒いプラグは、燃料混合物自体が完全に正常であるにもかかわらず、単に自己洗浄するには冷たすぎる可能性があります。色の読み取り値が燃料システムの問題を示していると結論付ける前に、プラグの部品番号がエンジン メーカーがそのエンジンおよび運転条件に対して指定する熱範囲と一致していることを確認してください。アフターマーケットの高性能プラグは、所有者が気付かないうちに純正品より 1 ～ 2 段階低く取り付けられている場合があるためです。
| 熱範囲の不一致 | プラグの外観 | 修正せずに放置した場合のリスク |
|---|---|---|
| エンジンには寒すぎる | 黒く、すすっぽく、低速で汚れやすい | 持続的な汚れ、始動困難、失火の蓄積 |
| エンジンにとって熱すぎる | きれいだが膨れがあり、腐食した電極 | 過早点火、爆発、ピストン損傷の可能性 |
エンジンビルダーとレーサーが特に求めているもの
量産エンジンの診断は通常、色で止まりますが、高 RPM で混合の判断を誤ると数秒でピストンが破壊される可能性があるため、パフォーマンスを調整するエンジン製造業者はプラグをより正確に読み取ります。 レース技術者は通常、拡大ルーペを使用して、「グランド ストラップ リング」と呼ばれるインシュレーター ノーズ基部の色のリングを直接検査します。これは、このバンドが混合物の変化に最も早く反応し、幅広いインシュレーターの色よりもアイドル時の堆積物の影響が少ないためです。
ドラッグレースやサークルトラックのチューニングでは、ビルダーはフルセッション後ではなく、1回の計時走行後にプラグを抜くことがよくあります。これは、1つのプラグに数回の走行に相当する熱サイクルが混合すると読み取りがぼやけるためです。これらのコミュニティで使用される一般的な基準点は、メタノール、E85、およびガソリンはすべて、正しく調整された空燃比であっても、明らかに異なるベースライン色を生成するため、使用する燃料タイプに固有のチップカットまたは「読み取り」プラグチャートとプラグの色を比較することです。
強制誘導チューナーは、アースストラップとシェルが接触する領域に特に細心の注意を払います。これは、ターボチャージャーまたはスーパーチャージャー付きエンジンがノックアンダーブーストの初期兆候を示す最初の場所であることが多いためです。見た目が正常なプラグであっても、その正確な場所にわずかにペッパーやサンドブラストが施されたテクスチャは、目に見える電極の溶解に進行する前に、ノックセンサーのログやブースト基準のタイミングプルを使用して調査する価値のある早期警告サインとして扱われます。
ネジ山とシートの状態: 検査の半分は見落とされていた
最も注目されるのは点火チップですが、スレッドと座面が独自のストーリーを語ります。使用中にわずかに後退したプラグには、トルク不足のシートを越えて燃焼ガスが漏れたネジ山の途中に、黒くすす状の堆積物の帯が見られます。シリンダヘッドのねじ山が損傷または摩耗した状態でエンジンから引き抜かれたプラグには、ねじ山が不均一に摩耗したり、シートリングがわずかに傾いていたりする場合があり、正しいトルクでも燃焼ガスが吹き抜ける可能性があります。

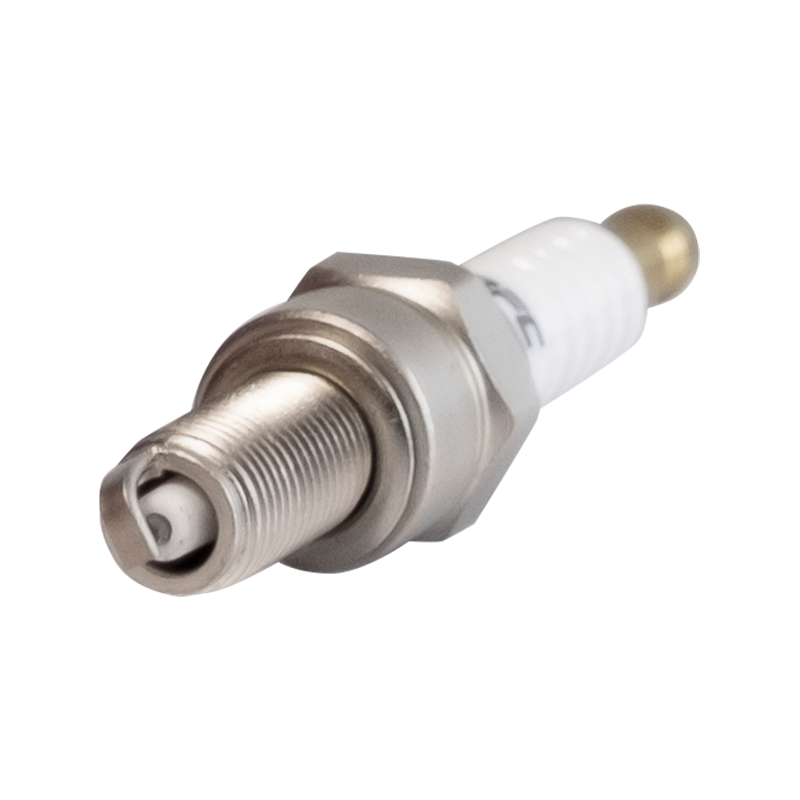

テーパーシートとガスケットシートの比較
テーパーシート プラグは金属間の正確な嵌合に依存しており、通常、最初のヒート サイクル後に締め直しを行わずに、より低いトルク値を指定します。ガスケットシートプラグには、最初の取り付け時にわずかに圧縮するクラッシュワッシャーが使用されているため、一部のエンジンでは最初のヒートサイクル後に少量の追加締め付けが必要になる場合があります。テーパーシート用途にガスケットシートプラグを取り付ける、またはその逆は、ピストンリングやバルブとは何の関係もない、不可解な圧縮のような症状の一般的な原因となります。
焼き付き防止とネジ山損傷防止
ネジ山上の過剰な焼き付き防止剤は、トルクを掛ける際に潤滑剤として機能する可能性があり、トルク レンチが正しい値を読み取っていたとしてもプラグが事実上締め過ぎとなり、絶縁体に亀裂が入ったり、シートが歪んだりする可能性があります。また、アルミニウム製シリンダー ヘッドは、鋳鉄製ヘッドに比べて、取り付け時のねじ山交差によるねじ山の損傷が発生しやすいため、ねじ山に金属の削りくずが巻き込まれた状態でプラグが外れた場合は、シリンダー ヘッドのねじ山そのものを目視で確認することも併せて行う価値があります。
実践的な検査チェックリスト
ルーチンのスワップではなく診断読み取りのためにプラグを抜くたびに、このシーケンスを使用します。
- 次のプラグを取り外す前に、各プラグがどのシリンダーからのものかを記録してください。シリンダーの順序を間違えると、最も有用な診断の手がかりが消えてしまいます。
- 一定の照明の下、無地の背景に対して各プラグを撮影します。
- 絶縁体の色、アースストラップの状態、電極の形状を上記の参考表と比較してください。
- ワイヤーまたは隙間ゲージでギャップを測定し、シリンダー番号の横にある値を記録します。
- 元のプラグに対してネジの到達範囲とシートのタイプを確認し、正しい交換品が以前に取り付けられていることを確認します。
- シートの漏れを示すすすの縞模様がないか上ねじ山を検査します。
- 色だけから結論を導き出す前に、プラグの熱範囲コードがエンジンメーカーの仕様と一致していることを確認してください。
- すべてのシリンダーにわたる相互参照結果。単一の奇妙なプラグはシリンダー固有の問題を示していますが、すべてのシリンダーにわたる均一なパターンはシステム全体の燃料、タイミング、または冷却の問題を示しています。
避けるべきよくある誤読
初めてプラグリーダーを使用する場合、いくつかのパターンでつまずくことがよくあります。
- 長時間のアイドリング後に抜いたプラグの色から判断すると、実際の運転状態に関係なく、ほぼすべてのエンジンが薄黒いすすで覆われます。
- 新しいプラグのデポジットがトラブルを意味すると仮定します。数百マイルしか走行していないプラグには、まだ薄くて軽いコーティングが見られますが、これは通常の慣らし残留物であり、故障ではありません。
- オイル汚れと濃厚燃料汚れを混同する。油の堆積物はわずかに脂っこく感じられ、多くの場合シェルのネジ山や絶縁体を覆っていますが、燃料のすすは乾燥したまま先端近くに集中しています。
- スパークプラグの側面に刻印されている熱範囲を見落とすと、空燃比が正しい場合でも、仕様よりも低温または高温で動作するプラグは混合気の問題を引き起こす可能性があるためです。
- 照明が不十分な場合のプラグの読み取り。店舗の蛍光灯の照明により、ライトタンの付着物の見かけの色が灰色に変化し、リーン診断が誤って行われる可能性があります。
- 燃料の種類を考慮せずに印刷された参考写真とプラグを比較すると、有鉛レーシング燃料、E85、および標準ガソリンはすべて著しく異なるベースライン色が残るためです。
ドライバビリティの症状とプラグの所見を一致させる
スパーク プラグの状態が単独で存在することはほとんどありません。プラグが示す内容と車が路上で何を行っているかを組み合わせることで、どちらかの情報を単独で使用するよりもかなり早く診断の範囲を絞り込むことができます。
| 運転中の症状 | よく一致するプラグ検索 | 提案される次のチェック |
|---|---|---|
| アイドリングは粗いが、高速になると滑らかになる | 1 つまたは 2 つのシリンダーに黒いすす状の堆積物が集中している | 影響を受けるシリンダーのコイルまたはインジェクター |
| 青みがかった排気煙 | ほとんどまたはすべてのシリンダーに油っぽい湿った黒い堆積物が付着している | バルブステムシール、ピストンリング、PCVバルブ |
| 負荷がかかるとピン音やノック音がする | 白く膨らんだ絶縁体または腐食した電極先端 | 点火時期、燃料オクタン価、ノックセンサー信号 |
| 加速時の躊躇 | 仕様よりも著しく広いギャップ | プラグ年齢、負荷時のコイル出力 |
| 燃費が悪い、アイドリング時に燃料臭がする | 乾いた黒いすすは簡単に拭き取れます | エアフィルター、燃圧レギュレーター、インジェクター流量 |
よくある質問
状態を確認するためにスパークプラグをどれくらいの頻度で抜く必要がありますか?
多くのショップでは、燃料やオイルに問題があったエンジンではオイル交換間隔ごとにプラグの状態をチェックし、それ以外の場合は年に 1 回、標準のニッケルまたは銅プラグの場合は 12,000 ～ 15,000 マイルごとに検査します。イリジウムプラグとプラチナプラグは、整備間隔が長くなり、多くの場合 60,000 マイルから 100,000 マイルになるように設計されているため、特定の症状が現れない限り、点検頻度は低くなります。
スパークプラグの色だけで問題を確実に診断できますか?
色によって考えられる原因が絞り込まれますが、OBD スキャナーからの燃料トリム読み取り、圧縮テスト、エア フィルターと吸気口の目視チェックなど、2 番目のデータ ポイントで確認する必要があります。色だけに頼ると、実際には故障していない部品を交換してしまう可能性があります。
1 つのシリンダーだけが他のシリンダーと異なる色を示すのはなぜですか?
単一の奇妙なプラグは、通常、シリンダー固有の問題を示しています。バルブシールの漏れ、インジェクターの誤った量の燃料供給、エンジンが個別のコイルを使用している場合のコイルの弱さ、または吸気ポートの局所的な真空漏れなどです。他のプラグは、比較のための健全なベースラインとして機能します。
白く細く見えるプラグは、常にエンジンの燃料が少なすぎることを意味しますか?
いつもではありません。著しく早められた点火時期や冷却水の漏れによって燃焼温度が上昇すると、空燃比が正しくてもプラグが白くなることがあります。これは、白い外観は燃料の特徴であると同時に温度の特徴でもあるためです。白いプラグが現れたら、燃料供給と同時にタイミングを確認する必要があります。
正常なエンジンであっても、点火プラグが互いにわずかに異なって見えるのは正常ですか?
特に、単一のスロットル ボディが複数のシリンダーに不均一に給気するエンジンや、一方のバンクが他方のバンクよりわずかに高温になる V 字型エンジンでは、シリンダー間の多少のばらつきは正常です。色や堆積物の種類に大きな明らかな違いがある場合は、調査する価値があります。
診断後にプラグを交換するのではなく、洗浄して再利用する必要がありますか?
汚れの根本的な原因が解決されていれば、ギャップや摩耗の仕様内にあるプラグでも清掃して再取り付けできる場合がありますが、ほとんどの技術者は、プラグを取り外す労力はすでに費やされているため、いずれにせよサービス間隔に近いプラグは交換する良い機会として診断を扱います。
プラグのブランドや材質によって読み方は変わりますか？
基本的な色のロジックは、銅、プラチナ、イリジウムのプラグ全体で同じですが、イリジウムとプラチナのプラグは非常に薄い中心電極を使用しているため、摩耗と浸食のパターンがより微妙に見える可能性があり、初期段階の丸みを見つけるには、十分な光または倍率の下で詳細に検査する必要がある場合があります。
